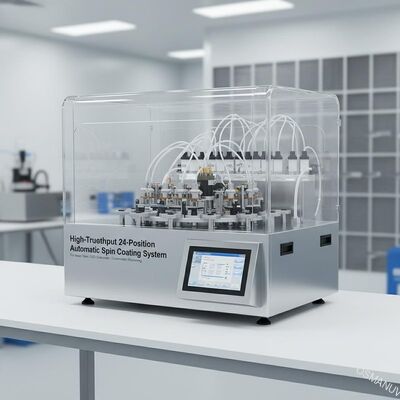

Automatisch spinsysteem met een hoge doorlaatkracht van 24 posities voor wafers, glas en OLED-substraten Productoverzicht De24-station Spin Coateris een dunfilmcoatingsysteem met een hoge doorvoerkracht dat is ontworpen voor een uniforme afzetting van fotoresisten, polymeren, sol-gel en nanodeeltjes ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Specificatie
Minimum Order Quantity:1 Instellen
Price:Bespreekbaar
Product Custom Attributes
Markeren

Automatisch rotatiesysteem met 24 posities

,

met een vermogen van niet meer dan 50 W

,

voor de vervaardiging van elektrische apparaten

Gewicht:
Netto gewicht: 150 kg; Bruto gewicht: 160 kg
Productienaam:
Spincoatinglijn met 24 stations
Coating manier:
Spin-coating
Toepassingstype:
Industrieel
Materiaal:
pulp
Controle-interface:
Een 7-inch nylon touchscreen
Veiligheidsvoorzieningen:
Noodstop, overbelastingsbeveiliging
Belangrijkste verkoopargumenten:
Gevormde coating van pulp
Product Description
Automatisch spinsysteem met een hoge doorlaatkracht van 24 posities voor wafers, glas en OLED-substraten
Productoverzicht
De24-station Spin Coateris een dunfilmcoatingsysteem met een hoge doorvoerkracht dat is ontworpen voor een uniforme afzetting van fotoresisten, polymeren, sol-gel en nanodeeltjes op wafers, glassubstraten of schijven.Elk station kan onafhankelijk worden geprogrammeerd of in batchmodus worden uitgevoerd.
De machine is volledig aanpasbaar.- de stationsopstelling, de profielen van de rotatiesnelheid, de afgiftewijze, het materiaal van de schaal en het uitlaatontwerp - voor de R & D, de proeflijn of de productieomgeving.
Technische parameters
Parameter Standaardwaarde Aanpasbaar bereik
Aantal stations 24 12 / 16 / 24aanpasbaar
Maximale substraaddiameter 8 inch (200 mm) tot 300 mmaanpasbaar
Versnellingsbereik 100 tot 8000 RPM 1 - 12000 RPMaanpasbaar
Snelheidsnauwkeurigheid ± 1 RPM ±0,5 RPMaanpasbaar(gesloten kringloop)
Versnellingsbereik 100 - 20000 RPM/s Aanpasbaarvia software
Programmeerbare stappen 10 stappen per recept Aanpasbaar(onbeperkt via pc)
Receptopslag 100 recepten (op HMI) Aanpasbaar(netwerkstation / cloud)
Soorten uitkering Static, dynamisch, lijn, spiraal Aanpasbaarschermpatroon en timing van het spuitstuk
Materiaal van de schaal Polypropyleen (PP) PTFE / roestvrij staal / glasaanpasbaar
Type vacuümschok Eén gat in het midden Multi-zone / randgreepaanpasbaar
Uitlaatgasstroom 60 m3/h per station Aanpasbaaraan de vereisten van de cleanroom
Stroomvoorziening 220V / 50Hz (enkelfase) 110V - 240V, 50/60Hzaanpasbaar
Toepassingen
  • halfgeleider / MEMS- lichtbestendige coating voor wafers (2" tot 8")
  • Vervaardiging van OLED/display- afzetting van de polymeerlaag
  • Universiteits- en onderzoekslaboratoria- materialenwetenschappen, sol-gelfilms
  • Bescherming van medische hulpmiddelen- bio-compatibele films
  • Aanpasbaar voor: perovskiet zonnecellen, koolstofnanobuisdepositie, dikfilmpasta's
Belangrijkste kenmerken
  • Batch- of onafhankelijke stationsoperatie- elk station kan verschillende recepten gebruiken
  • RPM-regeling in gesloten lus- handhaaft de snelheid onder verschillende belastingen
  • Verwijdering van randkralen (EBR)facultatief op geselecteerde stations
  • Synchronisatie met automatische afgiftemet een spinversnellingsprofiel
  • Vacuümgevoel & interlock- verhindert draaien zonder een goed chuck vacuüm
  • Touchscreen-interfacemet real-time snelheid/tijd/stap weergave
Aanpassingsopties
Alle modellen ondersteunenVolledige aanpassing:
  • Aantal stations (tot 48 in tweeledige configuratie)
  • Type roterende motor (borstelloze gelijkstroom / servo / lucht aangedreven)
  • Automatisering van de afgifte (spuitpomp / peristaltische / onder druk gelegde tank)
  • Milieubeheersing (temperatuur / vochtigheid / inertgaszuivering)
  • Compatibiliteit met schoonruimte (klasse 10 tot en met klasse 100.000 -aanpasbaar)
  • SECS/GEM- of RS232-gegevensexport voor productie-uitvoeringssystemen
Ondersteuning en diensten
  • 24 maanden garantie op elektronica, 12 maanden op motoren
  • Levenslang telefonische / e-mail / WhatsApp technische ondersteuning
  • Opleiding en installatie ter plaatse (voor industriële modellen)
  • Onderdelen wereldwijd verzonden binnen 48 uur
  • Ingenieursondersteuning op maat(CAD-tekeningen + PLC-code) inbegrepen
Verpakking en verzending
  • Verpakking: antistatische vacuümzak + schuimbevestiging + versterkte exportkarton (bankmodellen) of triplexkast (vloermodellen)
  • Verzendingsmethoden: DHL/FedEx (kleine eenheden), zeevracht (FOB/CIF), luchtvracht
  • Levertyd: 20 - 45 dagen op basis vanaanpassingsniveau
Vaak gestelde vragen
V: Kunnen alle 24 stations tegelijkertijd met verschillende snelheden rijden?
A: Ja en nee - In de onafhankelijke motor versie (hogere kosten), ja. In de gedeelde aandrijving versie, allemaal lopen dezelfde snelheid, maar kan verschillende dispensatie timing hebben -aanpasbaaraan uw behoefte.
V: Wat is de minimale grootte van het substraat die de chuck kan bevatten?
Voor kleinere stukjes (1 cm × 1 cm) kunnen weaanpassenvacuümschroeven met verminderde vacuümzones.
V: Kan ik deze coating gebruiken voor hoogviscositeitsmaterialen (zoals SU-8 of dikke fotoresist)?
A: Ja, dat kan.aanpassenhet koppel van de motor en de spuitstuk voor de afgifte (grootere afmeting) voor toepassingen met een hoge viscositeit.
