Plaat met een verstelbare bevestiging, met een hoge overdrachtsdoeltreffendheid en met meerdere stations

Plaat met een verstelbare bevestiging, met een hoge overdrachtsdoeltreffendheid en met meerdere stations
Vierkante Emmer Spuitcoating Machine met Aanpasbare Fixture, Hoge Transfer Efficiëntie en Multi-Station Bediening Productoverzicht Dit spuitcoatingsysteem is speciaal ontworpen voor het aanbrengen van uniforme, hoogwaardige functionele coatings (waterbestendig, oliebestendig, barrièrecoatings) op de ...
Plaats van herkomst:China
Merknaam:OSMANUV
Certificering:ISO9001
Modelnummer:Specificatie
Minimale bestelhoeveelheid:1 set
Prijs:Bespreekbaar
Product aangepaste attributen
Markeren

Aanpasbare armatuur-spin-coatingmachine

,

Hoge overdrachtsefficiëntie Pulpvormcoatingmachine

,

Multi-station bediening Vierkant emmercoatingsysteem

Spanning:
220V, 380V, 380V/220V, 220V/380V, 380V/50Hz
Voorwaarde:
Nieuw
Service na verkoop verleend:
Ingenieurs beschikbaar voor servicemachines in het buitenland, video-technische ondersteuning, onlin
Type:
Coatingmachine, Coatingproductielijn, Drukpapier UV-lakcoatingmachine, Overige, 1320 mm
Automatisch cijfer:
Automatisch, halfautomatisch, handmatig, anders
Verpakkingsmateriaal:
Hout
Verpakkingstype:
Case, Dartons, Film, Wooder -pakket, tassen
Garantie:
1 jaar
Productbeschrijving

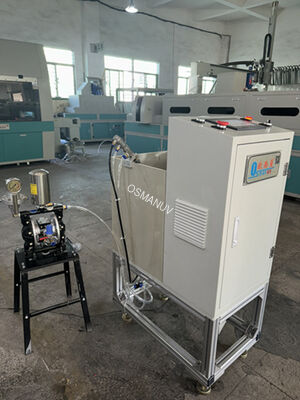

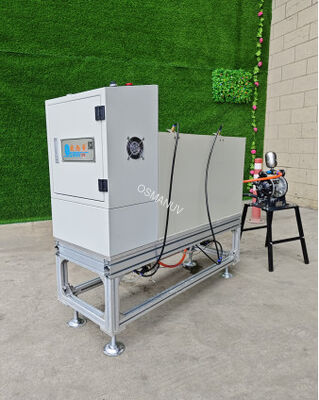

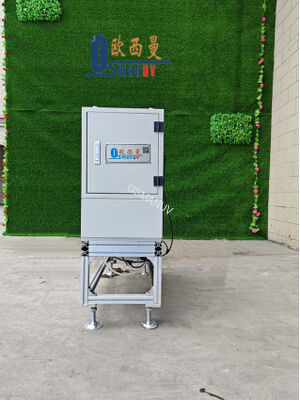

Vierkante Emmer Spuitcoating Machine met Aanpasbare Fixture, Hoge Transfer Efficiëntie en Multi-Station Bediening

Productoverzicht
Dit spuitcoatingsysteem is speciaal ontworpen voor het aanbrengen van uniforme, hoogwaardige functionele coatings (waterbestendig, oliebestendig, barrièrecoatings) op de binnenoppervlakken van vierkante emmervormige pulp producten. Door gebruik te maken van centrifugaalkrachttechnologie en precisiedosering, zorgt het voor een naadloze, naaldgatvrije filmlaag, zelfs op complexe 3D interieurgeometrieën, inclusief diepe hoeken en zijwanden.
Werkingsprincipe
Vierkante emmers worden stevig vastgehouden op aangepaste fixtures op de roterende indexeertafel. Bij elk spuitstation doseren precisiedoseerpompen coatingmateriaal op het productinterieur, gevolgd door hogesnelheidssponning die de coating gelijkmatig over complexe interieurgeometrieën verspreidt. Gecoate producten passeren vervolgens meerfasige droogtunnels om een uniforme barrièrefilm te verkrijgen met minimaal materiaalverlies (>90% transfer efficiëntie).

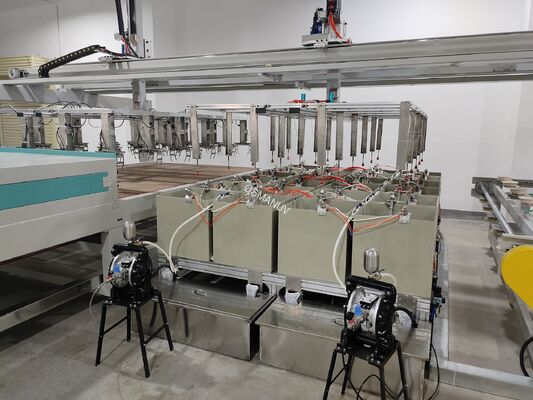

Het systeem is beschikbaar in aanpasbare configuraties, variërend van single-station R&D units tot volledig geautomatiseerde productielijnen met hoge snelheid. Beschikbaar in roterende indexeer-, modulaire robot- en geïntegreerde droogconfiguraties.
Technische Specificaties
Parameter Specificatie / Bereik Aanpassingsopties
Modelserie OSM-XT Serie Aangepaste modelaanduiding beschikbaar
Aantal Werkstations 1, 4, 6, 12 of 24 posities Aanpasbaarstationaantal
Productiecapaciteit 5-35 cycli/min (360-1.200 stuks/uur) Aanpasbaarsnelheidsprofielen
Toepasbare Emmermaat (L×B×H) Tot 400×300×150 mm (standaard) Aanpasbaarfixtureafmetingen
Spinsnelheidsbereik 100 - 8.000 RPM (programmeerbaar) Aanpasbaarmax. snelheid tot 15.000 RPM
Coatingdikte 5-25 gsm (droog) / 10-100 μm Aanpasbaardikte via volume + snelheid
Coatinguniformiteit >95% dikteconsistentie Geoptimaliseerd via meerzone aanpassing
Coatingmethode Precisiedoseerpomp + spinnen Aanpasbaarpomptype per viscositeit
Coating Transfer Efficiëntie >90% (gesloten lus systeem) --
Droog-/Uithardingsmethode IR voor-droging + hetelucht tunnel / UV-uitharding Aanpasbaardroogtechnologie
Temperatuurbereik Omgeving - 150°C (instelbaar) Aanpasbaarper coatingtype
Besturingssysteem PLC met 7-10" HMI touchscreen Aanpasbaarprotocollen (PROFIBUS, Ethernet, IoT)
Receptopslag 100+ productrecepten Aanpasbaarreceptbibliotheek
Voeding 380V / 50Hz / 3-Fase (standaard) Aanpasbaarnaar 220V / 60Hz
Totaal Stroomverbruik 5-120 kW (afhankelijk van configuratie) Afhankelijk van stationaantal + droogbelasting
Perslucht 0,6-0,8 MPa, schoon & droog --
Machinegewicht 110 - 3.000 kg (varieert per model) Afhankelijk van configuratie
Veiligheidsnormen CE, ISO9001 conform Aanvullende certificeringen beschikbaar
Hoofdconstructiemateriaal 304 Roestvrij Staal (frame), voedselveilige vloeistofpaden Aanpasbaarmateriaaluplossingen
Toepassingen
  • Voedselverpakking: Vierkante gevormde pulp emmers, containers en voedselbakjes die waterdichte/oliebestendige PFAS-vrije barrièrecoatings vereisen
  • Wegwerp Servies: Pulp-gevormde vierkante kommen, soepcontainers, lunchboxen met interne coating
  • Landbouwcontainers: Gecoate vierkante potten en tuinbouwcontainers
  • Industriële Verpakking: Vierkante pulpverpakkingen die barrièrebescherming vereisen
  • Premium Verpakking: High-end retailverpakkingen die een superieure oppervlakteafwerking en bescherming nodig hebben
  • Materiaalkompatibiliteit: Compatibel met waterige dispersies (PE, PLA, bio-gebaseerde barrières), PFAS-vrije oplossingen en diverse coatingviscositeiten
Belangrijkste Kenmerken
  • Precisie Coating: Individuele servo-gestuurde dosering en spinnen garanderen een consistente coatinggewicht en -dikte op de interieurs van vierkante emmers
  • Uniforme Dekking: Centrifugaalkracht zorgt voor naadloze, naaldgatvrije dekking, zelfs op diepe hoeken en zijwanden
  • Hoge Transfer Efficiëntie: >90% materiaalgebruik, minimaliseert afval en vermindert VOC-emissies
  • Hoge Efficiëntie: Multi-station continue werking met een productiecapaciteit tot 1.200 stuks/uur
  • Slimme Besturing: PLC-systeem met HMI touchscreen voor receptbeheer en real-time monitoring
  • Snelle Omsteltijd: Modulair gereedschapsontwerp maakt snelle productomstelling tussen verschillende emmermaten mogelijk
  • Snelle Droogcyclus: Geïntegreerde meerfasige droogtunnel versnelt de productie
  • Robuust & Hygiënisch: 304 Roestvrij Staal constructie, gemakkelijk te reinigen en te onderhouden
  • Energiebesparing: 30% minder energieverbruik dan conventionele methoden
  • Gegevensregistratie: Volledige procesparameteropname voor kwaliteits traceerbaarheid en naleving
Aanpassingsopties
Aanpassingsgebied Opties
Stationaantal & Indeling Aanpasbaarvan 1 tot 24+ stations om aan de productiecapaciteit te voldoen
Fixture / Chuck Ontwerp Op maat gefreesde fixtures voor specifieke vierkante emmergeometrieën (vacuüm, mechanische klem, aangepaste nesten)
Spinsnelheid & Acceleratie Aanpasbaarsnelheidsprofielen voor verschillende coatingmaterialen
Doseersysteem Aanpasbaarpomptype en capaciteit voor verschillende coatingviscositeiten
Droogmethode Aanpasbaar-- IR, hete lucht, UV-LED, NIR of combinatie
Droogtunnellengte Aanpasbaargebaseerd op coating uithardingsprofiel
Temperatuurbereik Aanpasbaartot 200°C voor specifieke coatings
Besturingssysteem Aanpasbaarautomatiseringsprotocollen en gegevensregistratiefuncties
Voltage/Frequentie Aanpasbaarnaar lokale elektrische normen
Integratie AanpasbaarI/O-interfaces voor naadloze integratie met bestaande lijnen
Automatisering Niveau Semi-automatisch tot volledig automatisch (aanpasbare)
Merkopties Elektrische/pneumatische componentmerken naar keuze van de klant
Ondersteuning & Diensten
Service Beschrijving
Projectconsultatie Haalbaarheidsanalyse en ontwerpoplossingen voor processen
Monster Testen Gratis monster testen en procesontwikkeling
Installatie & Inbedrijfstelling Begeleiding bij installatie ter plaatse en training van operators door ervaren ingenieurs
Garantie 12 maanden standaard garantie (aanpasbare verlenging beschikbaar)
Remote Ondersteuning 24/7 remote probleemoplossing en onderhoudsondersteuning
Reserveonderdelen Snelle levering van originele reserveonderdelen (spuitmonden, pompen, riemen, etc.)
Software Updates Regelmatige software-upgrades en technische verbeteringen
Operator Training Uitgebreide training over correct gebruik en veiligheid
Aangepast Ontwerp Co-engineering service voor volledig aangepast coatingoplossingen
Verpakking & Verzending
Item Details
Verpakking Zware export houten kist met waterdichte bescherming
Interne Bescherming Componenten stevig bevestigd; gevoelige elektronica schokbestendig gemonteerd
Documentatie Volledige verzending documenten (paklijst, factuur, etc.)
Leveringsvoorwaarden FOB / CIF / Deur-tot-deur logistiek (aanpasbare)
Standaard Levertijd 30 - 45 werkdagen
Aangepaste Levertijd 40 - 60 dagen na definitieve specificatiebevestiging
Veelgestelde Vragen
V: Welke soorten vierkante emmers kan deze machine verwerken?
A: Het systeem verwerkt diverse vierkante/rechthoekige gevormde pulp emmers en containers. Fixtures zijn aanpasbare om aan uw specifieke emmergeometrie te voldoen, inclusief grootte, diepte en hoekradius.
V: Kan de lijn verschillende emmervormen in dezelfde batch verwerken?
A: Voor optimale efficiëntie is het ontworpen voor het draaien van batches van hetzelfde product. Snelwissel aanpasbare fixture systemen zijn beschikbaar om de omsteltijd tussen verschillende producten te verkorten.
V: Wat is het typische coatingdiktebereik?
A: Het typische droge coatinggewicht is 5-25 gsm, met een dikte nauwkeurigheid binnen ±1%. De coatingdikte kan aangepast worden door de parameters voor gedoseerd volume en spinsnelheid aan te passen.
V: Hoe wordt de coatingdikte geregeld?
A: De dikte wordt geregeld door de precieze combinatie van gedoseerd volume, spinsnelheid en spin tijd. Deze parameters worden digitaal ingesteld en zijn herhaalbaar binnen elk recept op het PLC-systeem.
