24-positie roterende spincoater met aanpasbare substraatgroottes en programmeerbare spinprofielen voor dunnefilmdepositie met een hoog doorlaatvermogen

24-positie roterende spincoater met aanpasbare substraatgroottes en programmeerbare spinprofielen voor dunnefilmdepositie met een hoog doorlaatvermogen
Compacte roterende spincoater met 24 posities | Aanpasbare substraatformaten en centrifugeprogramma's voor R&D en pilotproductie Productoverzicht Deze spincoater met 24 stations is ontworpen voor dunnefilmdepositie met hoge doorvoer van fotoresist, polymeren, nanodeeltjes en sol-gelmaterialen. Elk ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Specificatie
Minimum Order Quantity:1 Instellen
Price:Bespreekbaar
Product Custom Attributes
Markeren

Roterende spincoater met 24 posities

,

programmeerbare spincoater voor depositie van dunne films

,

aanpasbare spincoater van substraatgrootte

Materiaal:
pulp
Bedekkingsmiddelen:
DOD Inkjetkoppen
Verwarmingsbron:
Elektrische IR -verwarming
Beschermingsgebied:
Groot Gebied
Verwarmingsmethode:
elektrisch
Laagdiktecontrole:
Verstelbaar
Dimensie:
Als klantenvereiste
Model:
OSM-XT-450T
integratie van productielijnen:
Kan worden geïntegreerd in de productielijn voor het vormen van pulp
Product Description

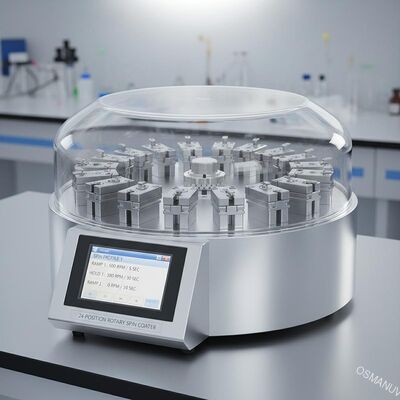

Compacte roterende spincoater met 24 posities | Aanpasbare substraatformaten en centrifugeprogramma's voor R&D en pilotproductie
Productoverzicht

Deze spincoater met 24 stations is ontworpen voor dunnefilmdepositie met hoge doorvoer van fotoresist, polymeren, nanodeeltjes en sol-gelmaterialen. Elk station werkt onafhankelijk of synchroon. Het systeem ondersteunt aanpasbare spinprofielen (versnelling, duur, snelheid) voor elk station, waardoor het ideaal is voor zowel R&D- als productieomgevingen.

Technische specificaties
Parameter Waarde / Bereik Aanpassingsoptie
Aantal stations 24 ✔ Aanpasbaar (16/24/32 stations)
Substraatgrootte Tot 12" wafer of paneel van 300×300 mm ✔ Aanpasbare boorkopgrootte
Toerentalbereik 100 - 12.000 tpm ✔ Programmeerbaar per station
Snelheidsnauwkeurigheid ±1 tpm -
Acceleratiebereik 100 - 10.000 tpm/s ✔ Instelbaar per recept
Draaitijdbereik 1 - 999 sec/stap ✔ Aanpasbare stappen
Doseervolume 0,1 - 20 ml per spuitmondje ✔ Aanpasbaar mondstuktype
Motortype Borstelloze DC-servo -
Uniformiteit van de coating ±3% (over 24 stations) ✔ Opwaardeerbaar tot ±1%
Uitlaatstroom 150 - 500 m³/u ✔ Aanpasbare uitlaatinterface
Voeding 220V / 50-60 Hz / 3,5 kW ✔ Aanpasbare spanning
Afmetingen (L×B×H) 1800×1200×900 mm ✔ Aanpasbare voetafdruk
Gewicht 520 kg -
Toepassingen
  • Halfgeleiderwafelcoating (fotoresist)
  • Fabricage van OLED- en perovskietzonnecellen
  • Biochip- en polymeerfilmvoorbereiding
  • Anti-reflecterende coating voor optiek
  • Depositie van nanomateriaal (grafeen, kwantumdots)
  • R&D-screening in meerdere omstandigheden (24 verschillende parameters tegelijkertijd)
Aanpassingsopties

Wij bieden volledig maatwerk:

  • Aantal stations:8 / 12 / 16 / 24 / 32 stations
  • Vorm en grootte van het substraat:ronde wafels, vierkante panelen, onregelmatige substraten
  • Doseersysteem:enkele naald, multi-nozzle, spray of inkjet
  • Omgevingscontrole:vochtigheid, temperatuur, deeltjesfiltratie
  • Automatiseringsniveau:handmatig laden, semi-automatisch, volledige inline-integratie
  • Software:aangepaste receptstructuur, barcodescanning, gegevensexport naar MES
Belangrijkste kenmerken
Individuele stationbesturing met onafhankelijke spinmotoren
Touchscreen met receptenbibliotheek (tot 999 recepten)
Realtime snelheids- en tijdmonitoring per station
Anti-druppelvacuümdetectie voor het vasthouden van substraat
Automatische synchronisatie van oplosmiddeldispensers
Lage trillingen en akoestische behuizing
Noodstop en vergrendelingsbeveiliging
Aanpasbare uitlaat- en afvalopvangtank
Ondersteuning en diensten
  • Installatie en training op locatie
  • Standaardgarantie van 18 maanden (uitbreidbaar)
  • Foutopsporing op afstand en IoT-ondersteuningsoptie
  • Jaarlijkse kalibratie en preventief onderhoudsplan
  • Levering van reserveonderdelen gedurende ≥10 jaar
  • Ondersteuning voor softwareontwikkeling op maat
Verpakking en verzending
  • Verpakking:Antistatisch vacuümverzegeld + multiplex exportkoffer (schokbestendig, vochtbestendig)
  • Verzendmethode:FOB / CIF over zee, door de lucht (express optioneel voor benchtop-units)
  • Doorlooptijd:30-45 werkdagen na orderbevestiging (maatwerk voegt 15 dagen toe)
  • Documenten inbegrepen:Gebruikershandleiding, kalibratiecertificaat, CE-verklaring
Veelgestelde vragen
Vraag 1: Kunnen de 24 stations tegelijkertijd verschillende draaiprogramma's uitvoeren?
EEN: Ja. Elk station ondersteunt een aanpasbaar onafhankelijk recept (snelheid, tijd, versnelling).
Vraag 2: Welke substraatformaten kan ik aanpassen?
A: Van chips van 5×5 mm tot panelen van 300×300 mm of 12"-wafels. Geef uw substraattekening door.
Vraag 3: Is deze machine-cleanroom compatibel?
EEN: Ja. Klasse 100 (ISO 5) compatibel met optionele HEPA/ULPA-filtermodule.
