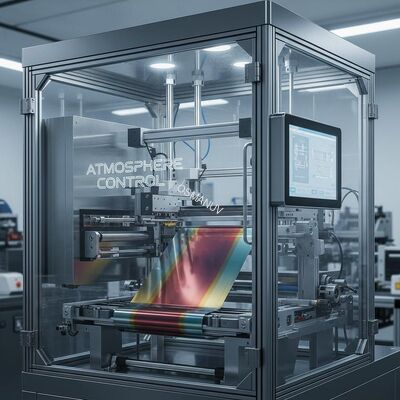

High-Speed Slot Die Coating Line voor perovskiet en tandem zonnepanelen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-XFTB-600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | HOUTEN KIST |
| Levertijd: | 30 ~ 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Coatingbreedte: | 600 mm |
|---|---|---|---|
| Roterend apparaat: | gebruikend elektrisch roteren 90º | Spanning: | Als de vraag van de klant |
| Voedingssnelheid: | 0-25 m/min | UVlamptype: | Kwiklamp |
| Worktable: | Zwevend | Productnaam: | UV -coatingmachine |
| Markeren: | UV-coatingmachine voor perovskiet-zonnepanelen,aanpasbare coatinglijn voor atmosfeercontrole,apparatuur voor het coaten met hoge snelheid |
||
Productomschrijving
- In het dashboardkastje geïntegreerde invoer (voor vochtgevoelige coatings)
- Ultrasoon reinigen en plasmabehandeling
- Sleuf-coatingkop met actieve spleetstabilisatie(luchtlager optioneel)
- Meerkanaals vloeistoftoevoersysteem (tot 4 materialen)
- Met stikstof gespoelde droogkamer met uniforme luchtstroom
- In-line gloeistation (hete plaat of IR)
- Dikte en uniformiteit optische inspectie
- Geautomatiseerde paneelsortering (geslaagd/mislukt)
- Centraal ESD-veilig besturingssysteem
Deze snelle coatinglijn voor sleufmatrijzen is geoptimaliseerd voorfotovoltaïsche technologieën van de volgende generatie(perovskiet, organische PV, tandemcellen). Het gehele traject van coating tot droging kan worden ingesloten in een stikstofatmosfeer met O₂/H₂O < 1 ppm, waardoor afbraak van gevoelige precursors wordt voorkomen.
De sleufmatrijs is voorzien van piëzo-aangedreven spleetcontrole die in milliseconden reageert op substraatgolvingen, waardoor ultragladde films (Rq < 5 nm) worden gegarandeerd. De lijn verwerkt zowel hard glas als flexibele polymeerplaten. Volmaatwerkis beschikbaar voor matrijsvorm (taps, convex), compatibiliteit met oplosmiddelen en integratie van inkapselinglaminering.
| Parameter | Waarde (standaard) | Aanpasbaar bereik |
|---|---|---|
| Omgeving | Ambient (klasse 1000) | N₂-handschoenkastje (O₂/H₂O < 0,1 ppm) |
| Breedte substraat | 1200 mm | 100 - 2400 mm |
| Coatingsnelheid | 0,5 - 10 m/min | 0,1 - 25 m/min (supertraag voor viskeuze inkten) |
| Natte filmprecisie | ±0,5 µm (bij 10 µm doel) | ±0,2 µm (met actieve trillingsdemping) |
| Materiaal van de lip | Wolfraamcarbide | DLC / diamantcoating / aangepaste legering |
| Bezinkingstijd na snelheidsverandering | < 2 sec | < 0,5 sec (met feedforward-regeling) |
| Max. temperatuur (nadrogen) | 200 °C | 400 °C (voor kristallisatiestap) |
| Vloeistofviscositeitsbereik | 1 - 2000 cP | 0,5 - 10.000 cP (verwarmde matrijs en lijn) |
| Doorvoer | 40 panelen/uur (1,2×2,4 m) | 10 - 120 panelen/uur |
| Gegevensinterface | OPC UA, Modbus-TCP | SECS/GEM, REST-API |
- Perovskiet-absorptielaagcoating (inkten op Pb/Sn-basis)
- Spiro-OMeTAD- of PTAA-gatentransportlaag
- PCBM- of C60-elektronentransportlaag voor OPV
- Transparante geleidende oxide (TCO) hybride coatings
We ontwerpen de geometrie van de sleufmatrijs (recht, taps toelopend, vulstukloos of meerlaags co-extrusietype), omgevingsbehuizing (volledig dashboardkastje of mini-omgeving), substraatverwarmings-/koelingsplaat, spuitpomp (10 ml - 20 l capaciteit) en software-integratie met uw bestaande planner. Aangepaste kleuren, logo's en ergonomische hoogteaanpassingen zijn zonder extra kosten beschikbaar.
- Actieve gap-stabilisatie- Compenseert het buigen van het substraat in realtime
- Ultralaag dood volume(< 0,5 ml) - ideaal voor dure perovskietvoorlopers
- Automatische meniscuscontrole- voorkomt het binnendringen van lucht bij hoge snelheden
- In-line oplosmiddeldampgloeienoptie
- Volledige traceerbaarheid van gegevens- Voldoet aan 21 CFR Part 11 (op aanvraag)
- 24 maanden uitgebreide garantie
- Installatie en validatie van cleanrooms op locatie
- 2 jaar gratis procesondersteuning (inclusief formuleoverdracht)
- Virtual reality (VR)-operatortraining
- Leensnijkop tijdens reparatie of aanpassing
- Verpakking:Alle sfeergevoelige onderdelen dubbel verpakt met N₂-aanvulling; hoofdmachine in stevige multiplex koffer met vochtigheidsindicator
- Verzending:OOG (buiten de maat) voor modellen met dashboardkastje; standaard 40 ft HC voor open modellen
- Doorlooptijd:90 - 120 dagen (volledig op maat gemaakte projecten)
