Modulaire 24-station robot spin coating werkcel voor interne coating van gevormde pulp – Flexibele productie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-XT-500 |
| Document: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | HOUTEN KIST |
| Levertijd: | 30 ~ 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Rijrichting: | Van links naar rechts | Type: | Coating-pilootmachine |
|---|---|---|---|
| Versiering: | UV-spot, textuur, zand effect. | Werkstation: | 24 |
| gewicht: | 1200 kg | Stroom: | 3 kW, 16 kW, 65,3 kW, 4,2 kW, 0,75 kW/220V/50Hz |
| Coatingsnelheid: | Hoge snelheid | Productienaam: | Spincoatinglijn met 24 stations |
| Markeren: | Modulaire robot spin coating werkcel,Machine voor interne coating van gevormde pulp,Flexibele productie spin coater |
||
Productomschrijving

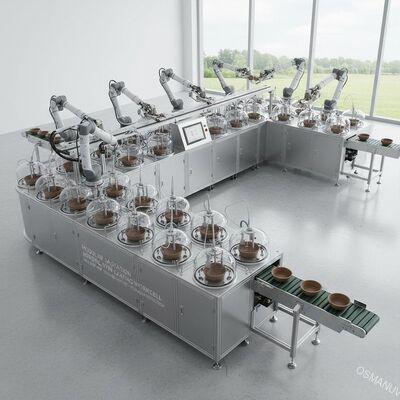

Modulaire 24-station Robotische Spin Coating Workcell voor binnencoating van gevormde pulp
Samenstelling van de productielijn
- 24 onafhankelijke rotatiecoatingsmodules in een cirkelvormige of U-vormige lay-out
- Collaboratieve robot (cobot) voor productoverdracht tussen modules
- Gecentraliseerde coatingvoorziening en afvalinzamelcollector
- Modulaire droogtorens (IR, convectie of combinatie)
- Intelligente conveyorinterface voor inline integratie
- Universale productdragers (verstelbaar zonder gereedschap)
- Randcomputer met OPC UA-connectiviteit
- Echttijdig energiemonitoring dashboard
Productoverzicht
Deze modulaire 24-station robot-spincoating-werkcel breekt af van traditionele vaste indexeringsplaten.of U-vormig)Deze opzet maakt een dynamische routing mogelijk:een product kan stations overslaan als het drogen is voltooid of stations opnieuw bezoeken voor meerlagige coatingElke spinnemodule heeft zijn eigen motor, dispenser en lokale controller, waardoor echte parallelle verwerking met nul knelpunten mogelijk is.De werkcel is ideaal voor fabrikanten die vaak van productvorm of coatingformule veranderenHet is perfect voor de productie van gemalen pulp-inwendige coatings in middelgrote hoeveelheden en met een hoog mengsel.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Model | RSC-MP24M |
| Aantal spinmodules | 24 (uitbreidbaar tot 48) |
| Layoutconfiguratie | cirkelvormig, lineair of L-vormig (aanpasbaar) |
| Type robot | Collaborative (Universal Robots / Doosan / Fanuc CRX) - aanpasbaar |
| Maximale productgrootte per module | 350 × 350 × 200 mm (aanpasbaar) |
| Rotatiesnelheid per module | 50-2500 t/min (onafhankelijk snelheidsprofiel) |
| Volume van de coating per deel | 0.1-10 ml (programmabel) |
| Droogmodules per cel | 4-8 (mengsel van IR en hete lucht, aanpasbaar) |
| Cyclustijd per onderdeel | 8-15 seconden (inclusief hantering) |
| Vermogen per spin-module | 1.2 kW (24 modules in totaal ~ 30 kW + robot) |
| Communicatieprotocol | EtherNet/IP, Profinet, OPC UA |
| Vloeroppervlak | 6 × 5 m tot 10 × 8 m (aanpasbare indeling) |
| Gewicht (volledig) | 4200 kg (zonder optionele modules) |
Toepassingen

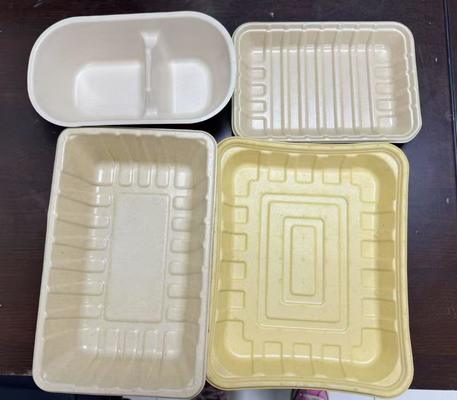

- Productie met een hoge mix van verschillende gevormde pulpbakken (fruit, ei, elektronische, medische)
- Meerlaagse coating: primer + barrière + topcoat zonder over te stappen naar een andere machine
- Een laag tot middelgroot volume (500-5000 delen/dag) met frequente wisselingen
- Pilotlijnen of uitbreiding van O&O voor nieuwe coatings
- Just-in-time productie voor op maat gemaakte verpakkingen van bedekte pulp
Aanpassingsopties
Elk onderdeel is aanpasbaar:aantal spinmodules (8-48), merk en nuttige lading van de robot, lay-outgeometrie (aanpasbaar op bestaande vloeroppervlakte),aanpasbaarcoatingsmodule - luchtloze spray, ultrasone spray of naalddispens,aanpasbaartypen droogmodules (IR-golflengte, convectieluchtstroom) enaanpasbaarproductdragerontwerp (universale vingers of vormgebonden nesten).aanpasbaarsoftware-interface: MES-integratie, batchrapportering of mobiel dashboard.Aanpasbaarveiligheids hekken en lichtgordijnen om aan de lokale voorschriften te voldoen.
Belangrijkste kenmerken
- Dynamische routing - elk product kan in elke volgorde naar elke spin module gaan
- Nul stilstandstijd reconfiguratie - vervanging van een module in < 15 minuten
- Parallelverwerking - 24 delen gelijktijdig gecoat, niet geïndekseerd
- Energiezuinigheid: modules worden uitgeschakeld wanneer ze stationair staan
- Ingebouwde botsingsdetectie en krachttraining (veilig voor handmatige interventie)
- Recept-gedreven overstap - selecteer productbestand, robot past automatisch gripper- en draaiparameters aan
- Open architectuur - schrijf je eigen besturingslogic via REST API
Ondersteuning en diensten
- Vrije lay-out simulatie en analyse van de cyclustijd
- Modulaire assemblage en robotprogrammering ter plaatse (3-5 dagen)
- Opleiding van de exploitant, met inbegrip van de certificering van de veiligheid van de robot
- 12 maanden garantie op alle modules, 24 maanden op robotarm
- Verwijderde toegang tot PLC en robot voor het oplossen van problemen
- Flexible dienstverlening: betaal per gebruik of jaarlijks
Verpakking en verzending
- Elk spinnemodule individueel verpakt in met schuim bekleed karton
- Robot en controller in originele kist van de fabrikant
- Buizen en buizen voor de vervaardiging van elektrische elektrische apparaten
- Meerdere pallets - kunnen worden verzonden als luchtvracht voor dringende installaties
- Levering: FCA / DDP-opties
- Inclusief op QR-code gebaseerde assemblage-instructies (video + 3D-modellen)
Vaak gestelde vragen
Hoe lang duurt het om van de ene productvorm naar de andere te veranderen?
Voor een compleet ander product duurt de overstap 10-20 minuten: vervanging van de robotgreep (zonder gereedschap), inzet van de spinbeker (snel loslaten) en keuze van het recept.AanpasbaarDe snel wisselende pallets kunnen dit verkort tot 2 minuten.
Kan ik een kleine partij (bijv. 50 onderdelen) uitvoeren zonder dat het coatingsmateriaal verspild wordt?
Ja - elke spin-module heeft een klein reservoir (20-200 ml).aanpasbaarHet is niet nodig om alle 24 stations te vullen.
Wat als ik in de toekomst meer dan 24 stations nodig heb?
De modulaire architectuur isvolledig aanpasbaarHet programma herkent automatisch nieuwe modules.
Is dit systeem geschikt voor coatings op oplosmiddelbasis met explosiegevaar?
Ja, we bieden eenaanpasbaarExplosiebestendige versie met ATEX-gecertificeerde spin-modules, gesloten robot en inerte gaszuivering.
