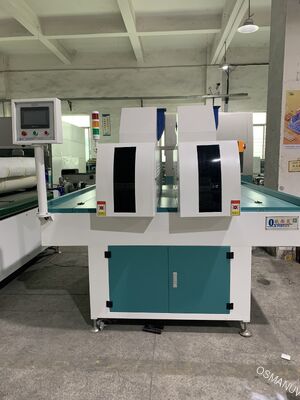

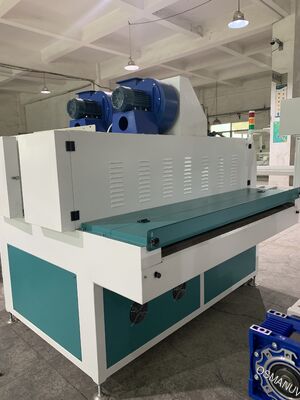

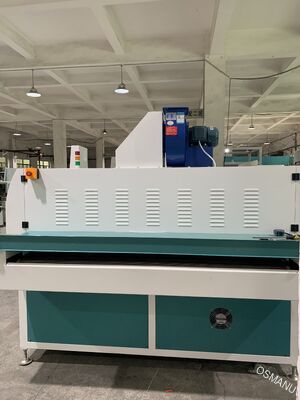

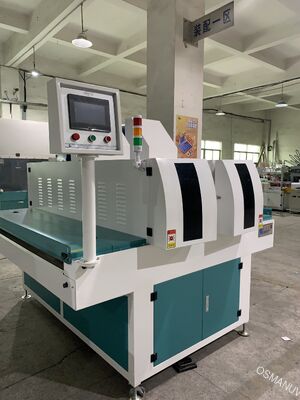

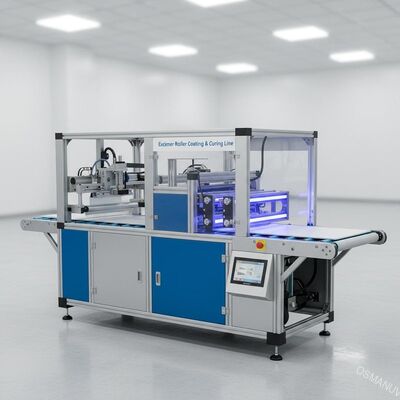

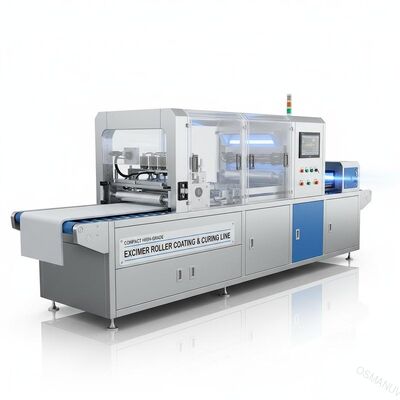

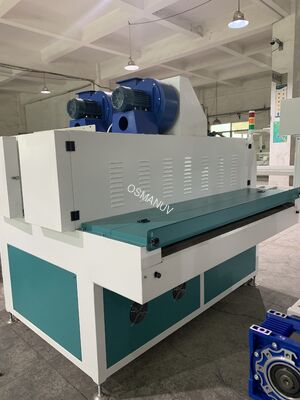

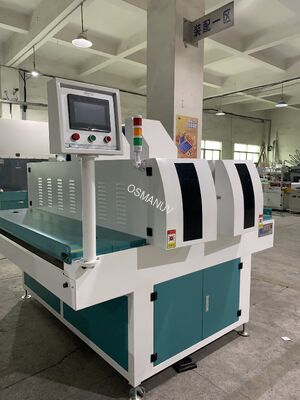

Compacte hoogwaardige excimerrolcoating & -hardingslijn voor huidzachte panelen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-GH-1320 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | HOUTEN KIST |
| Levertijd: | 30 ~ 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Machinetestrapport: | Mits | Controlesysteem: | PLC-aanraakscherm |
|---|---|---|---|
| Beschermingsgebied: | Groot Gebied | Automatisering van coatings: | Hoge automatisering |
| Duurzaamheid van de coating: | Hoge duurzaamheid | Effectieve droge breedte: | 200 mm |
| Hoogte collectiestapel: | 1000 mm | Pakket: | houten kist |
| Markeren: | compacte excimer roller coating lijn,UV-uithardingsmachine voor huidzachte panelen,hoogwaardige excimer coating machine |
||
Productomschrijving
Compacte hoogwaardige excimerrolcoating- en uithardingslijn voor huidzachte panelen
Deze compacte excimeerrolcoating- en uithardingslijn is speciaal ontworpen voor hoogwaardige, kleine tot middelgrote batchproductie van huidzachte panelen en levert eersteklas tactiele afwerkingen met ruimtebesparende werking.
Samenstelling van de productielijn
- Stofreinigingseenheid:Enkel- of dubbelzijdig borstel- en stofzuigstation
- Precisie rolcoatingmachine:Zeer nauwkeurige coatingkop met doseer- en applicatorrollen
- Infrarood nivelleringszone:3-6 meter IR-stroomnivelleringssectie
- Multi-Lamp Nano Excimer UV-systeem:Geïntegreerde excimeerlampeenheid voor oppervlaktepolymerisatie
- Zuurstofmonitoring en stikstofzuiveringssysteem:Realtime O₂-sensor met geautomatiseerde stikstofregeling
- Mercury UV-einduithardingseenheid:Breedbandkwiklamparray voor uitharding over de volledige diepte
- PLC-besturingssysteem:Gebruiksvriendelijke touchscreen-interface met opslag van recepten
- Koel-/verouderingszone:Optioneel geforceerde luchtkoelingssectie
- Automatische stapeleenheid:Uitvoeropvangsysteem voor afgewerkte panelen
Technische parameters
| Parameter | Specificatie / Beschrijving |
|---|---|
| Modelaanduiding | Compact-serie - Volledig aanpasbaar |
| Systeemtype | Rolcoating + excimeer UV + kwik UV-uitharding |
| Excimer-golflengte | 172 nm (primair) / 186-254 nm (compatibel met edge-banding) |
| Werkbreedte | 600 / 1100 / 1320 mm (aanpasbaar) |
| Werkdiktebereik | 2 - 50 mm (3 - 30 mm voor decoratieve panelen) |
| Minimale paneellengte | 300 mm (350 mm voor panelen van 10-30 mm dik) |
| Transportsnelheid | 0 - 20 m/min (traploos instelbaar via VFD) |
| Coatingmethode | Enkele of dubbele walscoating (aanpasbaar) |
| Aantal coatingkoppen | 1 - 2 (aanpasbaar) |
| Diameter applicatorrol | Φ200 / Φ250 mm (aanpasbaar) |
| Diameter doseerrol | Φ123 / Φ150 mm (aanpasbaar) |
| Infrarood nivelleringslengte | 3 - 6 meter (aanpasbaar) |
| Laagdikte (nat) | Verstelbaar: 0,01 - 2,0 mm |
| Afgewerkt glansniveau (60°) | Vanaf 2-5 GU (ultramat) |
| Oppervlaktehardheid | Potloodhardheid 1H - 3H (afhankelijk van de coatingformulering) |
| Anti-vingerafdrukprestaties | Uitstekend - vingerafdrukken verdwijnen snel |
| Krasbestendigheid | Superieur aan standaard matte UV-coatings |
| Totaal geïnstalleerd vermogen | 35 - 80 kW (afhankelijk van configuratie) |
| Voeding | 380V / 50Hz / 3-fase (configureerbaar tot 220V / 60Hz) |
| Persluchtdruk | 0,4 - 0,7 MPa |
| Machinevoetafdruk (L×B×H) | Compact ontwerp: ca. 8.000-15.000 mm × 2.200 × 2.200 mm |
| Bedieningshoogte | 900 mm (±20 mm) |
| Controlesysteem | PLC met 7″ kleurentouchscreen HMI, opslag van recepten, registratie van productiegegevens |
| Veiligheidscertificeringen | CE-gecertificeerd, ISO9001:2015-compatibel |
Toepassingen
- Hoogwaardige meubelpanelen:Kasten, kasten, tafels, rekken
- Keukenkastdeuren:Ultramatte, anti-vingerafdrukafwerking
- Decoratieve bouwpanelen:Binnenwandpanelen, scheidingswanden
- SPC- en WPC-vloeren:Duurzaam, krasbestendig, zacht aanvoelend oppervlak
- PVC en PET/PETG gelamineerde panelen:Matte afwerking voor decoratieve plaatproducten
- Deurpanelen:Binnen- en buitendeurbekleding
- Productie van kleine tot middelgrote series:Maatwerk meubelproductie
- RTA meubelcomponenten:Kant-en-klare meubelpanelen in plat pakket
Aanpassingsopties
Het compacte systeem iszeer aanpasbaarom aan specifieke productievereisten te voldoen:
- Werkbreedte aanpasbaar van 600 mm tot 1600 mm
- Configuratie met enkele of dubbele rolcoating
- Rolhardheid en materiaalaanpassing
- IR-nivelleringslengte instelbaar van 3 tot 6 meter
- Optimalisatie van het stikstofregelsysteem
- Toevoeging koelgedeelte
- Integratie van monochrome printmodule
- Extra functies: automatisch omdraaien van panelen, integratie van edge-banding, kwaliteitscontrolecamera's
- Opties voor automatiseringsniveaus (handmatig, halfautomatisch of volledig automatisch)
- Compacte schakelkastconfiguratie
- Aangepaste elektrische configuraties voor regionale normen
Belangrijkste kenmerken
- Compact ontwerp:Ruimtebesparende indeling voor beperkte fabrieksruimte
- Stofvrije coatingomgeving:Geïntegreerd reinigingsstation elimineert oppervlaktedefecten
- Precisie-rolcoatingtechnologie:Verchroomde doseerrol met rubberen applicatorrol
- Geoptimaliseerde stroomnivellering:3-6 meter IR-nivellering zorgt voor volledige dekking
- Superieure kras- en vlekbestendigheid:Dicht verknoopte oppervlaktestructuur
- Koude Excimer-technologie:Minimale warmteoverdracht beschermt gevoelige substraten
- Snelle omschakelingsmogelijkheid:Snelle rolwisselingen en kleur-/materiaalwisselingen
- Energie-efficiënte werking:Geoptimaliseerde UV-lampconfiguratie en geautomatiseerde stikstofregeling
- Constructieframe uit één stuk:Robuust gelast stalen frame voor stabiliteit
- Gebruiksvriendelijke HMI:Intuïtieve touchscreeninterface met receptopslag
Ondersteuning en diensten
- Hulp bij ruimteplanning:Consultatie op locatie of op afstand
- Installatie en inbedrijfstelling:Professionele installatieondersteuning op locatie
- Operatortraining:Uitgebreide training over coatingoptimalisatie en onderhoud
- Rollenwissel- en onderhoudssets:Vooraf uitgelijnde reserverolcartridges
- Hotline voor technische ondersteuning:Responsieve technische assistentie op afstand
- Preventieve onderhoudsplannen:Geplande onderhoudsprogramma's
- Beschikbaarheid van reserveonderdelen:Levenslange levering van originele reserveonderdelen
Verpakking en verzending
- Verpakking:Compacte houten exportkist met schuimvulling en vochtbarrière
- Verzendopties:Wereldwijde verzending via zeevracht, luchtvracht of landtransport
- Levertijd:25-40 dagen voor standaardconfiguraties; 40-55 dagen voor aangepaste configuraties
- Documentatie:Volledige exportdocumentatie inclusief technische handleidingen en CE-verklaring
Veelgestelde vragen
Hoeveel vloeroppervlak is er nodig voor dit compacte systeem?
De totale lengte van de lijn varieert van 8.000 mm tot 15.000 mm, afhankelijk van de configuratie en werkbreedte, waardoor deze geschikt is voor faciliteiten met een beperkt vloeroppervlak. Het systeem kan ook worden aangepast met alternatieve module-opstellingen voor specifieke fabrieksindelingen.
Kan deze lijn zowel vlakke panelen als geprofileerde/randoppervlakken aan?
Hoofdzakelijk ontworpen voor platte panelen. Voor edge-banding-integratie kunnen optionele modules (monochroom printen, randspecifieke excimeerverwerking) worden toegevoegd. Neem contact op met ons engineeringteam voor specifieke configuratievereisten.
Hoe bereikt de excimeertechnologie zijn anti-vingerafdrukeigenschap?
Het 172 nm excimeer UV creëert een microgerimpelde oppervlaktestructuur op microscopisch niveau. Deze textuur verstrooit het licht en vermindert de zichtbaarheid van vingervetten en vlekken. Bovendien verkleint de microstructuur het contactoppervlak voor vingerafdrukken, waardoor deze minder zichtbaar zijn en gemakkelijker schoon te vegen zijn.
Wat is de typische levensduur van de excimeerlampen en UV-LED's?
Excimerlampen hebben doorgaans een levensduur van enkele duizenden tot tienduizend uur, afhankelijk van de gebruiksfrequentie en bedrijfsomstandigheden. UV-LED's hebben een langere levensduur van meer dan 20.000 uur. Regelmatige kalibratie en goed onderhoud maximaliseren de levensduur van de componenten.
Heeft deze apparatuur strenge milieueisen?
Ja, excimeercoating vereist stabiele omgevingsomstandigheden. Een schone, temperatuurgecontroleerde omgeving (bij voorkeur een cleanroom) wordt aanbevolen met een stabiele temperatuur en vochtigheid. De werkzaamheden moeten standaardprocedures volgen om te voorkomen dat verontreiniging de oppervlakteafwerking aantast. Het proces is echter sterk geautomatiseerd en is minimaal afhankelijk van handarbeid.
Is dit geschikt voor UV-coatings op waterbasis?
Ja, het systeem is compatibel met een breed scala aan UV-uithardende coatings, waaronder UV op waterbasis, UV op oplosmiddelbasis en UV-formuleringen met 100% vaste stoffen. Compatibele coatingtypen zijn onder meer acryl, epoxy, polyurethaan en PUA-systemen.
Kan de lijn in de toekomst worden opgewaardeerd naar een grotere capaciteit?
Modulair ontwerp maakt upgrades van componenten mogelijk. Het machineframe en de transportbandbreedte zijn echter over het algemeen vast. We raden u aan om bij aankoop de breedste paneelafmeting te specificeren die u verwacht nodig te hebben, om toekomstige beperkingen te voorkomen. Maatwerkopties voor grotere werkbreedtes (tot 2600 mm) zijn beschikbaar op grotere platformmodellen - raadpleeg ons verkoopteam.
