Hoge snelheid automatische ontwikkelmachine voor film en folie

Hoge snelheid automatische ontwikkelmachine voor film en folie
Hoge-snelheid automatische afwikkelmachine voor folie en metaalfolie Productoverzicht Deze aanpasbare afwikkelmachine (afwikkelstandaard) is ontworpen voor de gecontroleerde, continue afgifte van rolmaterialen zoals folie, metaalfolie, papier, non-woven stof, batterij-elektrode of draad naar ...
Plaats van herkomst:China
Merknaam:OSMANUV
Certificering:ISO9001
Modelnummer:OSMANUV
Minimale bestelhoeveelheid:1 set
Prijs:Bespreekbaar
Product aangepaste attributen
Markeren

Automatische snelheidsafwikkelmachine

,

Film- en folieontwikkelmachine met spanningsregeling

,

Aanpasbare webbreedte-afwikkelmachine

Voeding:
220V/50Hz
Maat:
2100 mm x 2300 mm x 1520 mm
Coatingbreedte:
Tot 2000 mm
Rollermateriaal:
Roestvrij staal
Stroom:
Elektriciteit
Gewicht coating:
2-15 g/m²
Voeding:
220V/380V, 50/60Hz
Elektrische stroom:
136,85 kW
Productbeschrijving

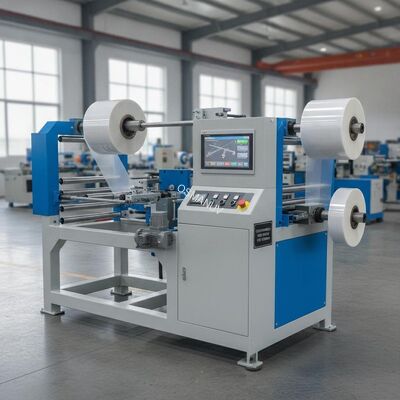

Hoge-snelheid automatische afwikkelmachine voor folie en metaalfolie
Productoverzicht
Deze aanpasbare afwikkelmachine (afwikkelstandaard) is ontworpen voor de gecontroleerde, continue afgifte van rolmaterialen zoals folie, metaalfolie, papier, non-woven stof, batterij-elektrode of draad naar downstream processen, waaronder coaten, printen, lamineren en snijden. Verkrijgbaar in hoge-snelheid web, heavy-duty spoel, en compacte benchtop configuraties.
Het systeem is volledig aanpasbaar in webbreedte, roldiameter, spanningsbereik, kerngrootte en automatiseringsniveau. Nauwkeurige spanningsregeling voorkomt materiaaluitrekking, kreukvorming of breuk tijdens het afwikkelen. Actieve (servogestuurde) of passieve (remgestuurde) afwikkelmodi zijn selecteerbaar, afhankelijk van de procesvereisten. De machine kan zelfstandig werken of worden gesynchroniseerd met upstream/downstream apparatuur via PLC- of relaisinterfaces.
Werkingsprincipe: Het rolmateriaal wordt op de afwikkelas gemonteerd. Het spanningsregelsysteem (magnetische poederrem of servomotor) oefent instelbare weerstand uit om een constante webspanning te handhaven. Voor actieve afwikkelaars drijft een motor de as aan om actief materiaal aan te voeren, gesynchroniseerd met de lijnsnelheid via PID-regeling. Het webgeleidingssysteem zorgt voor laterale uitlijning en de dansrol absorbeert spanningsfluctuaties voor een soepele afwikkeling.
Technische specificaties
Parameter Model Hoge-snelheid Web Model Heavy-Duty Spoel Model Compact Benchtop
Max. webbreedte (aanpasbaar) Tot 1300 mm 400 - 1600 mm 200 - 350 mm
Max. roldiameter (aanpasbaar) Tot 800 mm Tot 1000+ mm Tot 250 mm
Kern diameter (aanpasbaar) 3″ / 6″ / Custom 3″ / 6″ / Custom 3″ (76 mm)
Afwikkelmodus (aanpasbaar) Actief (servo) / Passief Actief (servo) / Passief Passief (rem) / Actief
Type spanningsregeling Gesloten lus PID Gesloten lus / Open lus Open lus / Handmatig
Spanningsbereik (aanpasbaar) 0 - 200 N 0 - 500 N 0 - 50 N
Max. lijnsnelheid (aanpasbaar) 200 - 500 m/min 100 - 300 m/min 1,5 - 6 m/min
Webgeleidingsnauwkeurigheid ±0,5 mm ±1 mm ±0,5 mm
Aandrijfmotor Servomotor + omvormer AC motor + omvormer Stappenmotor / Kleine servo
Laadmethode Pneumatisch / Hydraulisch Hydraulische lift Handmatig
Besturingssysteem PLC + HMI touchscreen PLC + HMI Digitale controller / PLC
Voeding 380V, 50/60Hz, 3-fase 380V, 50/60Hz, 3-fase 220VAC±10% (110V aanpasbaar)
Typische toepassing Folie, papier, metaalfolie, labelmateriaal Staalrollen, kabels, zware webs Batterij-elektrode, optica, R&D
Toepassingen
  • Batterij-industrie: Afwikkelen van lithium-ion batterij-elektrode voor coaten/kalenderen
  • Drukken & verpakken: Papier, folie, labelmateriaal voor druk- en lamineerlijnen
  • Optische films: Afwikkelen van functionele folie voor coaten en snijden
  • Textiel & non-woven: Afwikkelen van stofrollen voor afwerking of lamineren
  • Draden & kabels: Afwikkelen van koper/aluminiumdraad voor extrusielijnen
  • Flexibele elektronica: Roll-to-roll verwerking van flexibele circuits en substraten
Aanpassingsopties
Deze afwikkelmachine is zeer aanpasbaar om aan uw specifieke productievereisten te voldoen:
  • Webbreedte & roldiameter: Aanpasbaar van 200 mm tot 1600 mm+ breedte; roldiameter tot 800 mm+
  • Kerngrootte: 3″ (76 mm), 6″ (152 mm), of aangepaste kernadapters
  • Afwikkelmodus: Passief (magnetische rem gestuurd) of Actief (servomotor gestuurd) - aanpasbaar
  • Spanningsregeling: Open lus (koppelregeling) of Gesloten lus (PID met dansrol/krachtsensor) - aanpasbaar
  • Spanningsbereik: 0-50N tot 0-500N - aanpasbaar op basis van materiaaltype
  • Laadmethode: Handmatig, pneumatische lift, of hydraulische lift - aanpasbaar
  • Webgeleiding: Handmatige randgeleiding of automatische webgeleiding met sensor - aanpasbaar
  • Aantal stations: Enkel station of dubbel station voor non-stop splicing (optioneel)
  • Besturingsinterface: Standalone paneel of geïntegreerd met PLC van de hoofd machine - aanpasbaar
  • Voltage: Standaard 220V/380V, 50/60Hz, 3-fase - aanpasbaar aan lokale vereisten
  • Frame afwerking: Aangepaste RAL-kleur en anti-corrosie coating
Belangrijkste kenmerken
  • Nauwkeurige spanningsregeling: Gesloten lus PID-regeling zorgt voor constante spanning en minimale materiaalvervorming
  • Actieve of passieve afwikkeling: Flexibele configuratie voor verschillende materiaaltypes en processen
  • Automatische webgeleiding: Real-time laterale correctie zorgt voor nauwkeurige uitlijning met downstream apparatuur
  • Synchronisatiemogelijkheid: PLC- of relaisinterface maakt synchronisatie met upstream/downstream machines mogelijk
  • Eenvoudig laden van rollen: Pneumatische/hydraulische lift of handmatige snelle wisselklem vermindert stilstand
  • Dansrolsysteem: Absorbeert spanningspieken en zorgt voor soepele webdoorvoer
  • Compacte voetafdruk: Benchtop ontwerpen besparen ruimte in laboratorium/productie
  • Laag onderhoud: Afgedichte lagers en robuust stalen frame voor 24/7 werking
  • Veiligheidsvoorzieningen: Noodstop, overbelastingsbeveiliging, veiligheidsafschermingen
Ondersteuning en diensten
  • Gratis procesconsultatie - stuur uw materiaal specificatie voor configuratieadvies
  • Aangepast lay-outontwerp voor uw productievloer
  • Installatie en inbedrijfstelling ter plaatse (aanpasbaar ondersteuningspakketten)
  • Operator training programma inbegrepen
  • Remote probleemoplossing via videogesprek of IoT-monitoring
  • 12 maanden garantie op mechanische componenten (verbruiksartikelen uitgesloten)
  • Beschikbaarheid van reserveonderdelen uit regionale magazijnen
  • Levenslange technische ondersteuning via telefoon, e-mail of chat
Verpakking en verzending
  • Verpakking: Roestwerende olie + stretchfolie + versterkte multiplex/houten kist; schuimvulling voor gevoelige componenten (bedieningspaneel, sensoren)
  • Standaard model levertijd: 15-25 dagen na orderbevestiging
  • Aangepaste configuratie levertijd: 30-45 dagen (langer voor aangepaste breedtes of dubbelstation ontwerpen)
  • Verzending: FOB Shanghai / CIF per zee, lucht of spoor
  • Aanpasbaar: Exportkratten, aangepaste etikettering, documentatie voor bestemmingshaven
Veelgestelde vragen
V1: Wat is het verschil tussen actieve en passieve afwikkeling?
A: Passieve afwikkeling gebruikt een rem (magnetische poederrem of mechanische rem) om weerstand te bieden terwijl de downstream machine de web trekt - eenvoudiger en goedkoper. Actieve afwikkeling gebruikt een motor om de as aan te drijven, materiaal naar voren te duwen en is beter voor zware rollen of wanneer nauwkeurige spanning cruciaal is. Beide modi zijn aanpasbaar.
V2: Kan deze afwikkelaar worden geïntegreerd met mijn bestaande productielijn (coating/druk machine)?
A: Ja. Het systeem ondersteunt PLC- of relaisinterfaces voor snelheidsynchronisatie. We kunnen aanpassen de besturingsinterface om het communicatieprotocol van uw hoofd machine aan te passen.
