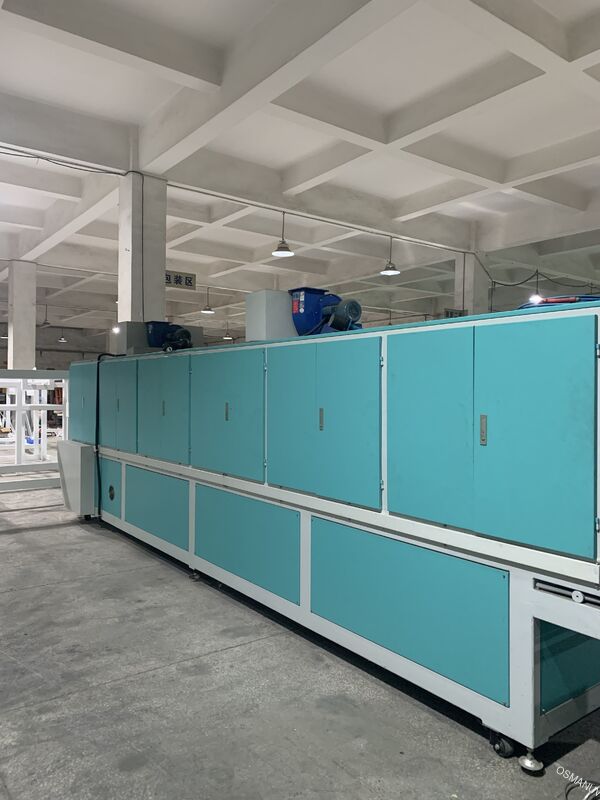

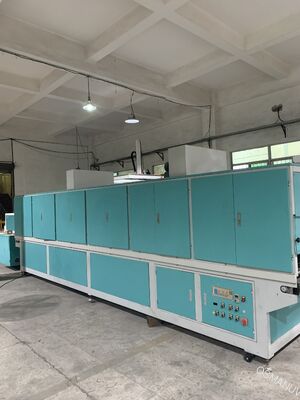

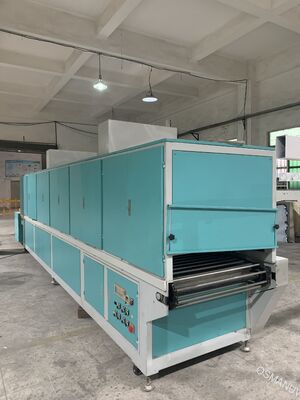

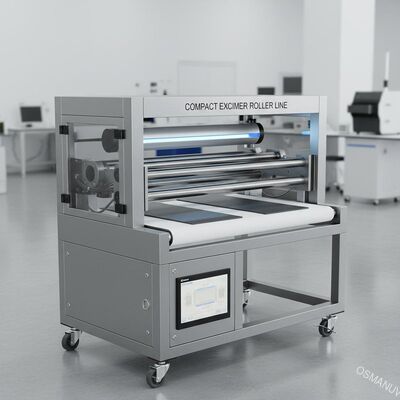

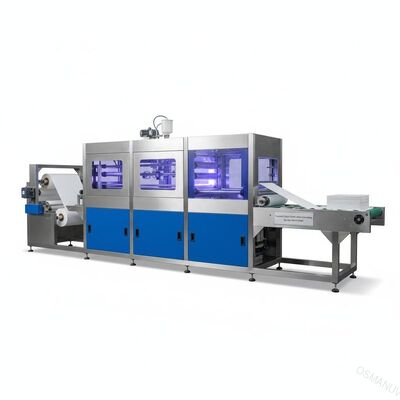

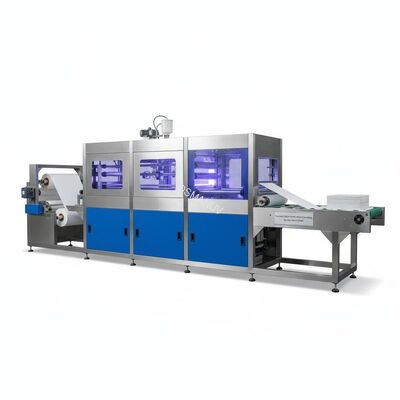

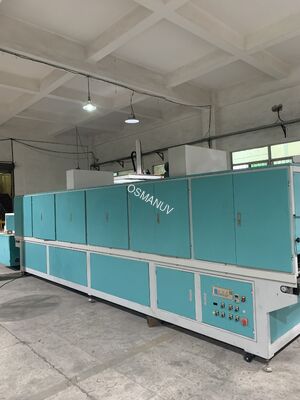

Compacte hoogwaardige excimerrolcoating & -hardingslijn voor huidzachte panelen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-FG-1320 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | HOUTEN KIST |
| Levertijd: | 30 ~ 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Stralingsafstand: | 50 mm (verstelbaar) | Voedingsspanning: | 380 V 50 Hz |
|---|---|---|---|
| Sollicitatie: | Droge oppervlakte verf | Uithardingssnelheid: | 1-3 s/tijd |
| Productie-efficiëntie: | Niet hoog | Snelheid: | 0-15m/min |
| UVlampen: | Totaal 1 stuks | Golflengtebereik: | 1350 NM |
| Markeren: | Compacte Excimer rolcoatingmachine,UV-uithardingslijn voor huidzachte panelen,Hoogwaardige excimer-uithardingsmachine |
||
Productomschrijving

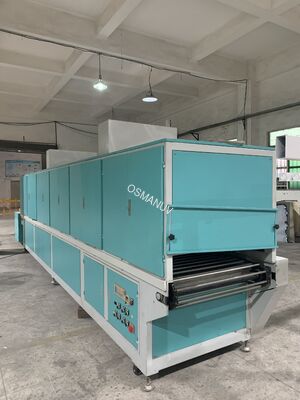

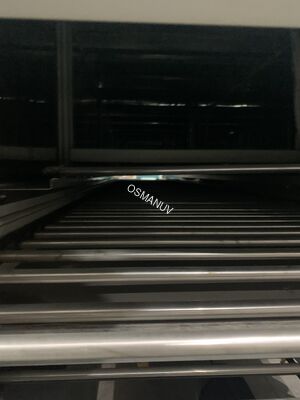

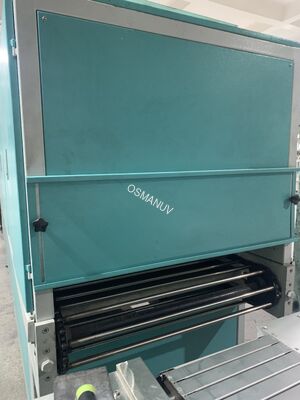

Compacte hoogwaardige excimerrolcoating & -hardingslijn voor huidzachte panelen
Samenstelling van de productielijn
Deze compacte excimer-rolcoating- en -hardingslijn is speciaal ontworpen voor de productie van hoogwaardige, kleine tot middelgrote batches van huidzachte panelen en bestaat uit:
- De stofreinigingseenheid:Eenzijdig of dubbelzijdig borstel- en vacuümreinigingsstation dat zorgt voor de zuiverheid van het oppervlak van het substraat vóór de coating
- Precision single/double roller coating machine:Hoogprecisiecoatingkop met doseringsrol (gekoeld met chroom) en rubber applicatorrol voor uniforme coating
- Infrarood leveling zone:3-6 meter IR-stroomnivel sectie voor een geoptimaliseerde dekking van de coating vóór blootstelling aan excimer
- Multilamp nano excimer UV-systeem:geïntegreerde excimerlamp-eenheid die werkt bij golflengten van 172 nm/186-254 nm voor oppervlaktepolymerisatie
- Zuurstofbewakings- en stikstofuitspuitsysteem:Realtime O2-sensor met automatische stikstofstroomregulatie om de inerte atmosfeer te behouden
- Vloeistof:Breedband kwiklampensysteem voor volledige diepgangsharding en verbetering van de oppervlakte eigenschappen
- PLC-besturingssysteem met HMI in kleur:Gebruikersvriendelijke touchscreen-interface voor parameterscontrole en receptopslag
- Koel-/verouderingszone:Facultatief gedwongen luchtkoeling vóór stapelen van het product
- Automatische stapelen:Outfeed-opvangsysteem voor afgewerkte panelen
Productoverzicht
De Compact High-Grade Excimer Roller Coating & Curing Line is een ruimte-efficiënt, professioneel afwerkingssysteem ontworpen voor fabrikanten van high-end meubelpanelen, kastdeuren,decoratieve panelen, SPC-vloeren en PVC-gelamineerde planken die de premium "huidzachte" tastbare afwerking zoeken.
De kerntechnologie maakt gebruik van excimer-UV-lampen van 172 nm die in een stikstofgeïnerteerde omgeving alleen de bovenste oppervlaktelaag van de UV-hardbare coating polymeriseren.het creëren van een micro-gerimpelde structuur die een ultra-matte uitstraling geeft (tot 2-5 GU), anti-vingerafdruk eigenschappen, en een luxe huid-achtige tastbare sensatie.
Het compacte ontwerp maakt deze lijn ideaal voor faciliteiten met beperkte vloeroppervlakte, terwijl de productiviteit en afwerkingskwaliteit van grotere systemen behouden blijven.Met volledig geautomatiseerde werking van de substraatinvoer tot de afgewerkte stapeling van panelen, de lijn minimaliseert handmatige interventie, vermindert arbeidskosten en levert uitzonderlijke, herhaalbare oppervlakkegehalte voor hoogwaardige panelenproducten.
Technische specificaties
| Parameter | Specificatie / Beschrijving |
|---|---|
| Modelbenaming | Compact Series - volledig aanpasbaar |
| Systemen | Rollercoating + excimer UV + kwik UV-harding |
| Excimergolflengte | 172nm (primary) / 186-254nm (compatibel met randbanden) |
| Werkwijdte | 600 / 1100 / 1320 mm (aanpasbaar) |
| Werkdiktebereik | 2 - 50 mm (3 - 30 mm voor decoratieve panelen) |
| Minimale lengte van het paneel | 300 mm (350 mm voor panelen van 10-30 mm dik) |
| Versnellingssnelheid | 0 - 20 m/min (stapsloos verstelbaar via VFD) |
| Beschermingsmethode | enkel of dubbelrolcoating (aanpasbaar) |
| Aantal coatingheads | 1 - 2 (aanpasbaar) |
| Applicatorroldiameter | Φ200 / Φ250 mm (aanpasbaar) |
| Diameter van de doseringsrol | Φ123 / Φ150 mm (aanpasbaar) |
| Infrarood nivellengte | 3 - 6 meter (aanpasbaar) |
| Dikte van de coating (nat) | Verstelbaar: 0,01 - 2,0 mm |
| Afgesloten glansniveau (60°) | Zo laag als 2-5 GU (ultra-matte) |
| Hardheid van het oppervlak | Hoogte van het potlood 1H - 3H (afhankelijk van de coating) |
| Anti-vingerafdruk prestaties | Uitstekend - vingerafdrukken worden snel weggegooid; microstructuuroppervlak vermindert zichtbare sporen |
| Krabbelweerstand | Beter dan standaard matte UV-coatings |
| Totaal geïnstalleerd vermogen | 35 - 80 kW (afhankelijk van de configuratie) |
| Stroomvoorziening | 380V / 50Hz / 3-fase (configureerbaar op 220V / 60Hz) |
| Gecomprimeerde luchtdruk | 0.4 - 0,7 MPa |
| Machina-voetafdruk (L × W × H) | Compact ontwerp: ongeveer 8.000-15.000 mm × 2.200 × 2.200 mm (aanpasbaar op basis van de breedte) |
| Operatiehoogte | 900 mm (± 20 mm) |
| Controlesysteem | PLC met HMI met 7" kleuren touchscreen, opslag van recepten, productie data logging |
| Veiligheidscertificaten | CE-gecertificeerd, conform ISO9001:2015 |
Toepassingen
Perfect voor hoogwaardige panelen die een superieure afwerking vereisen met beperkte vloeroppervlakte:
- met een breedte van niet meer dan 50 mmKledingstukken, kasten, tafels, planken voor luxe woon- en handelsdoeleinden
- Kookkastdeuren:Ultra-matte, anti-vingerafdruk afwerking voor moderne keukenontwerpen
- met een gewicht van niet meer dan 50 kgInwendige wandpanelen, ruimteverdelers, afwerkingsmaterialen voor commerciële ruimtes
- SPC- en WPC-vloerenDuurzaam, krasbestendig, zacht aanraakbaar oppervlak voor luxueuze vinyl- en hout-plastic vloercomposites
- PVC- en PET/PETG-gelamineerde panelen:Matte afwerking voor diverse decoratieve platenwaren
- met een diameter van niet meer dan 50 mmInwendige en buitenste deuren met een hoogstaand tastbaar oppervlak
- Productie in kleine tot middelgrote partijen:Vervaardiging van meubels op maat, afwerking van werkplaatsen
- RTA-meubelonderdelen:Klaar te monteren platte meubelpanelen die een consistente, hoogwaardige afwerking vereisen
Aanpassingsopties
Het compacte systeem iszeer aanpasbaarOm te voldoen aan specifieke productievereisten, paneeltypen en beschikbare vloeroppervlakte.
- Werkwijdte aanpasbaar van 600 mm tot 1600 mm om aan specifieke afmetingen van het paneel en de beperkingen van de installatie te voldoen
- Eenvoudige of dubbele rollercoatingconfiguratie op basis van de toepassingsvereisten (alleen primer versus primer+topcoat)
- Hardheid van de rol en materiaal dat kan worden aangepast aan specifieke coatings (water, oplosmiddel, UV-hard)
- IR-levelinglengte, verstelbaar van 3 tot 6 meter op basis van de vereiste stroomtijd voor specifieke coatingchemie en lijnsnelheid
- Optimalisatie van het stikstofregelsysteem voor verschillende paneelgeometrieën en productievolumes
- Aanvulling van koelingssectie voor onmiddellijke behandeling na het houten
- Integratie van monochrome drukmodules voor kleurmatching van randbanden
- Bijkomende functies zoals automatisch panel omdraaien voor dubbelzijdige coating, randbandintegratie of kwaliteitscontrolecamera's
- Opties voor automatiseringsniveau (handmatig paneelad, semi-automatisch of volledig automatisch)
- Compacte bedieningskastconfiguratie voor ruimtebeperkte installaties
- Persoonlijke elektrische configuraties voor specifieke regionale normen (CE, UL, CSA)
Belangrijkste kenmerken
- Compact voetafdruk ontwerp:Ruimtezuinige indeling waarbij minimale fabrieksoppervlakte vereist is - perfect voor kleine tot middelgrote productiefaciliteiten zonder afbreuk te doen aan de kwaliteit van de afwerking
- Stofvrije coatingsomgeving:Geïntegreerde stofreinigingsstation verwijdert verontreinigende stoffen vóór de coating, verwijdert oppervlaktefouten en zorgt voor een vlekkeloze afwerking
- Precision Roller Coating Technologie:Een doorchroomde doseringsrol in combinatie met een rubberen applicatorrol zorgt voor een precieze, uniforme coating
- Geoptimaliseerde stroomnivellering:3-6 meter IR leveling sectie laat de coating vrij stromen voordat excimer blootstelling, waardoor volledige dekking van alle oppervlakte kenmerken
- Superieure kras- en vlekbestendigheid:De dicht verbonden oppervlakte geeft uitstekende weerstand tegen krassen, schrammen, vlekken en chemische agentia
- Koud excimertechnologie:Minimale warmteoverdracht tijdens oppervlaktepolymerisatie beschermt warmtegevoelige substraten, waaronder dunne houten fineerplaten en ingenieurspanelen
- Snel wisselend vermogen:Een gebruiksvriendelijk ontwerp maakt snelle rolveranderingen en kleur/materiaalveranderingen mogelijk, waardoor de stilstand tussen productievoeringen tot een minimum wordt beperkt
- Energie-efficiënte werking:Geoptimaliseerde UV-lampconfiguratie en geautomatiseerde stikstofcontrole verminderen energieverbruik en exploitatiekosten
- Eenvormige constructie:Een zwaar gesoldeerd stalen frame zorgt voor de stabiliteit van de machine en een trillingsvrije werking bij alle productiesnelheden
- Gebruikersvriendelijke HMI:Intuïtieve touchscreen-interface met receptopslag voor verschillende productconfiguraties, waardoor de training van de bediener en instellingsfouten worden verkort
Ondersteuning en diensten
- Hulp bij ruimtelijke planning:Consultatie ter plaatse of op afstand om de plaatsing van de machines binnen de bestaande werkplaats te optimaliseren
- Installatie en ingebruikname:Professionele installatiesteun ter plaatse, met inbegrip van nivellering, uitlijning, kalibratie en testritten
- Operatoropleiding:Uitgebreide opleiding met de nadruk op de optimalisatie van de coatingparameters, de principes van excimerharding, stikstofbeheer en dagelijkse onderhoudsprocedures
- Vervangings- en onderhoudskits voor rollers:Voorgelijste reserverolpatronen en onderhoudspakketten voor snel overstappen en verminderde stilstandstijden
- Hotline voor technische ondersteuning:Responsive technische hulp op afstand voor probleemoplossing en operationele begeleiding
- Preventieve onderhoudsplannen:Programma's voor gepland onderhoud om de uptime te maximaliseren en de levensduur van apparatuur te verlengen
- Beschikbaarheid van onderdelen:Levenslange levering van originele reserveonderdelen, met inbegrip van lampen, rollen, riemen, afdichtingen en slijtagelementen
Verpakking en verzending
- Verpakking:Compacte exporthouten kisten met schuimvulling en vochtbeveiliging - geoptimaliseerde voetafdruk om verzendkosten te verlagen
- Verzendopties:Wereldwijde scheepvaart via zeevracht (LCL/containerconsolidatie), luchtvracht voor dringende leveringen of landvervoer
- Levertijd:25 - 40 dagen voor standaardconfiguraties; 40 - 55 dagen voor aangepaste configuraties
- Documentatie:Volledige uitvoerdocumentatie, met inbegrip van handelsfactuur, verpakkingslijst, konossement, CE-aangifte en uitgebreide technische handleidingen
Vaak gestelde vragen
V: Hoeveel vloeroppervlak is nodig voor dit compacte systeem?
A: De totale lengte van de lijn varieert van 8.000 mm tot 15.000 mm, afhankelijk van de configuratie en de werkbreedte, waardoor deze geschikt is voor faciliteiten met beperkte vloeroppervlakte.Het systeem kan ook worden aangepast met alternatieve module-arrangementen om aan specifieke fabrieksopstellingen te voldoen.
V: Kan deze lijn zowel platte panelen als geprofileerde/randoppervlakken verwerken?
A: Voornamelijk ontworpen voor platte panelen. Voor de integratie van randbanden kunnen optionele modules worden toegevoegd (monochroomdruk, randspecifieke excimerverwerking).Neem contact op met ons engineering team voor specifieke configuratie vereisten.
V: Hoe bereikt excimertechnologie haar eigenschap tegen vingerafdrukken?
A: De 172nm excimer UV creëert een microrimpelende oppervlakte op microscopisch niveau. Deze textuur verspreidt licht en vermindert de zichtbaarheid van vingervetten en sporen.de microstructuur vermindert het contactgebied voor vingerafdrukken, waardoor ze minder zichtbaar en gemakkelijker schoon te vegen zijn.
V: Wat is de typische levensduur van excimerlampen en UV-LED's?
A: Excimerlampen hebben meestal een levensduur van enkele duizenden tot tienduizenden uur, afhankelijk van de gebruiksfrequentie en de bedrijfsomstandigheden.Regelmatige kalibratie en goed onderhoud zullen de levensduur van de onderdelen maximaliseren.
V: Voldoen deze apparatuur aan strenge milieueisen?
A: Ja, excimercoating vereist stabiele omgevingsomstandigheden. Een schone, temperatuurgecontroleerde omgeving (bij voorkeur een cleanroom) met stabiele temperatuur en luchtvochtigheid wordt aanbevolen.De werkzaamheden moeten standaardprocedures volgen om verontreiniging van de oppervlakte afwerking te voorkomen.Het proces is echter sterk geautomatiseerd en is minimaal afhankelijk van handarbeid.
V: Is dit geschikt voor UV-coatings op waterbasis?
A: Ja, het systeem is compatibel met een breed scala aan UV-bestandige coatings, waaronder UV-coatings op waterbasis, UV-coatings op oplosmiddelbasis en 100% vaste stof UV-coatings.epoxide, polyurethanes en PUA-systemen.
V: Kan de lijn in de toekomst worden uitgebreid tot een grotere capaciteit?
A: Modulair ontwerp maakt het mogelijk om componenten te upgraden, maar het frame van de machine en de breedte van de transportband zijn over het algemeen vast.Wij raden u aan om de breedste afmeting van het paneel dat u verwacht nodig op het moment van aankoop om toekomstige beperkingen te voorkomenOpties voor aanpassing voor bredere werkbreedtes (tot 2600 mm) zijn beschikbaar op grotere platformmodellen - raadpleeg ons verkoopteam.
