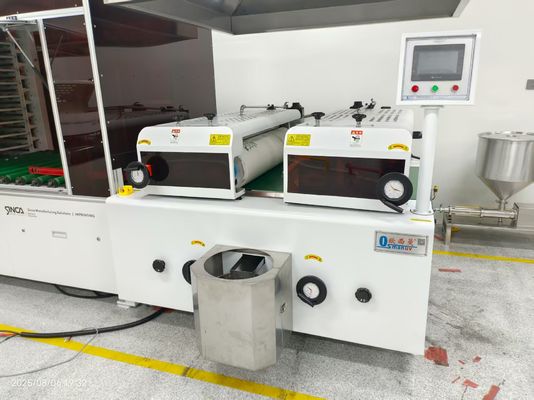

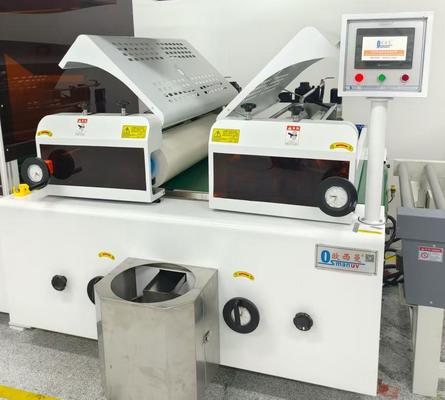

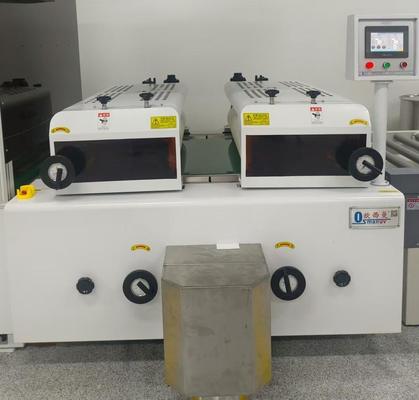

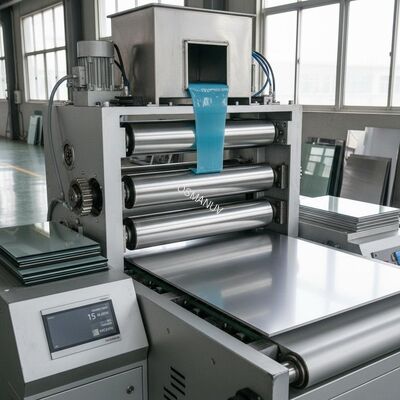

Zeer snelle precisiecoater met twee rollen voor uniforme coating op grote panelen, metalen platen en glas
Dit geïntegreerde systeem is ontworpen voor productielijnen die een consistente filmdikte en hoge doorvoer vereisen en is ontworpen voor continue, geautomatiseerde werking.

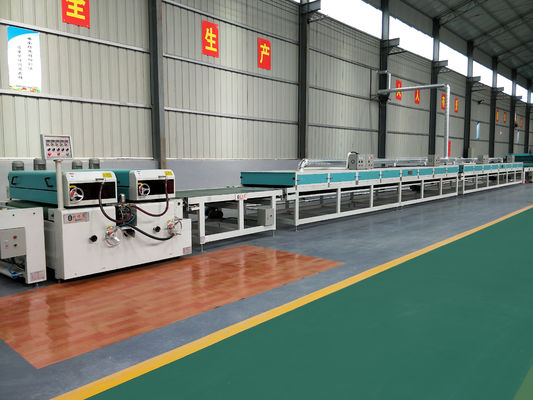

Samenstelling van de productielijn
Dit systeem heeft doorgaans een interface met de volgende lijncomponenten:
- Afwikkelaar / invoertransportband:Presenteert substraten op consistente hoogte en snelheid
- Voorreinigings-/oppervlaktebehandelingsstation (optioneel):Zorgt voor optimale oppervlakte-energie voor coatinghechting
- Precisie-coatingkop met twee rollen:Kerneenheid met precisiegeslepen applicator en doseerrollen
- Coatingtoevoersysteem met gesloten lus:Inclusief reservoir, pomp, filter en recirculatielus
- Droog-/uithardingsoven (stroomafwaarts):Voor verdamping van oplosmiddelen of UV/thermische uitharding
- PLC-gebaseerd centraal bedieningspaneel:Beheert rolsnelheden, opening, viscositeit en lijnsynchronisatie
Productoverzicht
Onze snelle, nauwkeurige tweerollencoater is ontworpen voor veeleisende industriële toepassingen die een uitzonderlijke laagdiktecontrole en afwerkingskwaliteit vereisen op vlakke, stijve substraten. Door gebruik te maken van twee tegen elkaar in draaiende rollen wordt coatingmateriaal – verven, primers, lakken, functionele lagen – nauwkeurig gedoseerd op substraatoppervlakken. Ideaal voor uniforme coatings op MDF/houten panelen, composietplaten, metalen platen en glaspanelen met minimaal afval en maximale herhaalbaarheid.
Technische specificaties
| Parametercategorie |
Specificatie |
Opmerkingen / Aanpasbare opties |
| Model |
TRC-1800-HS |
Aangepaste modelaanduidingen beschikbaar |
| Max. Substraatbreedte |
1800 mm |
Volledig aanpasbaarvan 600 mm tot 2500+ mm |
| Substraatdiktebereik |
0,5 mm tot 50 mm |
Instelbaar via rolspleet en invoertafel |
| Diameter coatingrol |
250 mm (hard verchroomd staal) |
Opties: Keramisch, Met rubber bekleed,Aangepastdiameters |
| Diameter doseerrol |
200 mm (precisiegeslepen staal) |
|
| Rolsnelheidsbereik |
5 - 150 meter/minuut |
Lijnsnelheid gesynchroniseerd via PLC |
| Snelheidsverhouding (applicator: meting) |
Instelbaar van 1:1 tot 1:5 |
Onafhankelijke servoaandrijvingen voor nauwkeurige besturing |
| Filmdiktebereik (nat) |
10 - 500 micron |
Afhankelijk van materiaalviscositeit en rolafstand |
| Diktecontrole |
Micrometeraanpassingen aan beide zijden |
Optionele automatische spleetcontrole met feedback van de diktemeter |
| Coatingmateriaal Viscositeit |
50 - 5000 cP's |
Kan systeem vereisenmaatwerkvoor specifieke materialen |
| Aandrijfsysteem |
AC-servomotoren met precisiereductoren |
|
| Controlesysteem |
Industrieel touchscreen HMI + PLC |
Receptopslag en diagnostische functies |
| Totale afmetingen (LxBxH) |
~3000 x 2500 x 1800 mm |
Varieert metaangepastbreedte eisen |
Toepassingen
- Architecturale panelen:Coaten van MDF-, HPL-, ACM-panelen
- Metaalproductie:Aanbrengen van primer en topcoat op stalen en aluminium platen
- Glasverwerking:Aanbrengen van decoratieve, reflecterende of functionele coatings
- Algemeen Industrieel:Coaten van composietplaten, kunststofplaten en vlakke substraten
Aanpassingsopties
Wij bieden uitgebreid maatwerk om aan uw exacte procesvereisten te voldoen:
- Breedte & Kader:Machinebreedte en structureel frame gebouwd op uw maximale substraatgrootte
- Rolconfiguratie:Keuze uit rolmaterialen, oppervlakteafwerkingen en hardheid
- Coatinglevering: Aangepastpan-ontwerp en gesloten circuitsystemen
- Integratie:Ontworpen om te communiceren met uw droogoven en fabrieksautomatisering
Belangrijkste kenmerken
- Superieure afwerkingskwaliteit:Precisiegeslepen rollen maken onberispelijke, uniforme coatings mogelijk
- Nauwkeurige meting:Onafhankelijke servobesturing voor exacte controle van de filmdikte
- Hoge materiaalefficiëntie:De omgekeerde doseerrolwerking minimaliseert verspilling
- Snelle omschakeling:Aanpassingen zonder gereedschap maken snellere productlijnwisselingen mogelijk
- Robuuste constructie:Het robuuste stalen frame zorgt voor stabiliteit op lange termijn
Ondersteuning en diensten
- Toepassingstechniek:Ondersteuning van proceshaalbaarheid en parameteroptimalisatie
- Installatie & Opleiding:Inbedrijfstelling op locatie en uitgebreide training voor operators
- Garantie:12 maanden op machines (exclusief rollen met verbruiksartikelen)
- Naverkoop:Technische ondersteuning op afstand en preventieve onderhoudsplannen
Verpakking en verzending
- Verpakking:Op maat gemaakte houten kisten met waterdichte en schokabsorberende materialen
- Verzending:FOB/CIF-voorwaarden beschikbaar
- Doorlooptijd:8-12 weken na orderbevestiging (afhankelijk van de aanpassingsmogelijkheden)
Veelgestelde vragen
Vraag: Kan deze coater UV-uithardende coatings verwerken?
Antwoord: Ja, metaanpasbaarrolmaterialen die compatibel zijn met UV-chemie en een gesloten systeem om uitharding in de pan te voorkomen. Typisch is de integratie met een UV-oven.
Vraag: Hoe wordt de laagdikte bewaakt en gecontroleerd?
A: Aanvankelijk ingesteld via de rolopening van een micrometer. Voor ultieme precisie bieden wij eenoptioneel maatwerkmet inline natte-laagdiktemeter en automatisch spleetaanpassingssysteem.
Vraag: Is het geschikt voor het aanbrengen van lijmlagen?
EEN: Absoluut. Het tweerollensysteem is uitstekend geschikt voor het aanbrengen van uniforme lijmfilms. Specifieke roloppervlakmaterialen en reinigingssystemen kunnen dat zijnaangepastvoor hechtende eigenschappen.
