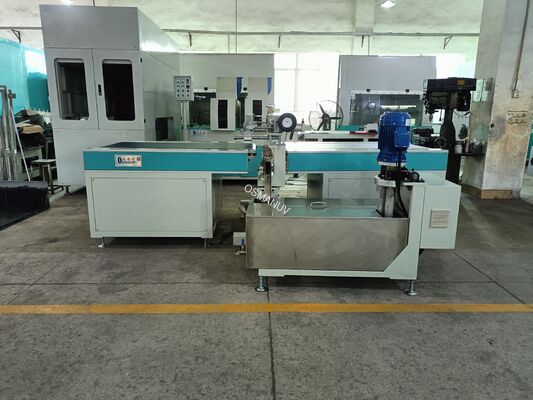

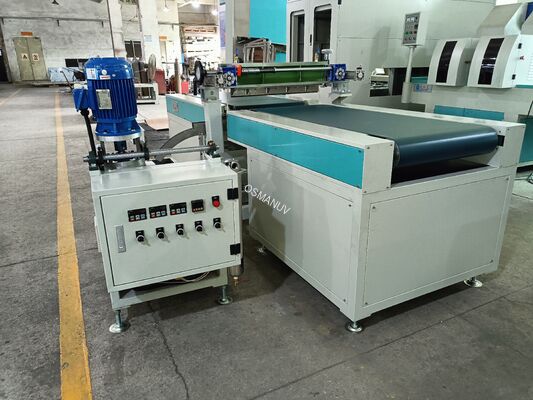

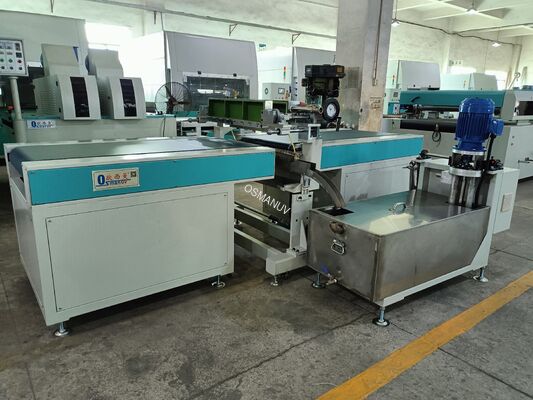

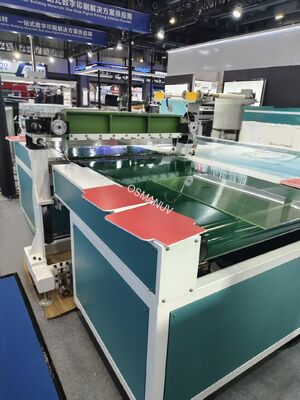

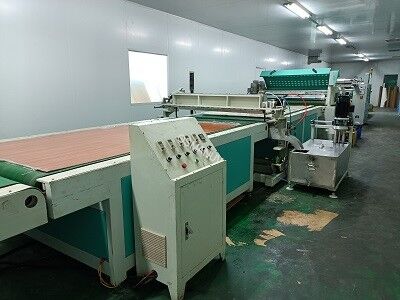

Gordijncoatinglijn voor platte meubels en houten panelen
Productoverzicht
Deze aanpasbare gordijncoatinglijn gebruikt een vrijvallende vloeistofgordijn (of "sluier") om een uniforme coatinglaag aan te brengen op platte of geprofileerde substraten in een contactloos, hogesnelheids continu proces. Verkrijgbaar in platte meubels, hogesnelheid roll-to-roll, en meerzijdige profiel configuraties.
In tegenstelling tot rol- of spuitcoating, is gordijncoating een voorgemeten, niet-impact proces dat uitstekende dekking levert bij lagere coatinggewichten zonder krassen of filmbreukdefecten. Het wordt veel gebruikt voor het bereiken van hoogglans spiegelafwerkingen op houten panelen en voor het aanbrengen van functionele coatings op papier- en filmsubstraten.

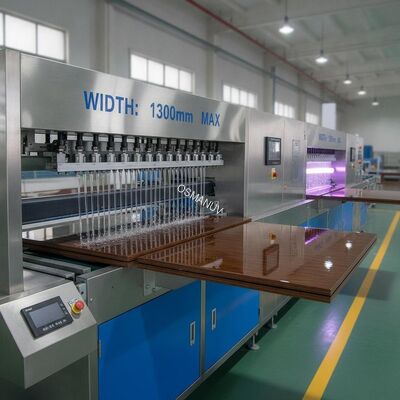

Werkingsprincipe: Coating wordt naar de gordijnkop gepompt en vormt een continu vallend gordijn (of "sluier") tussen twee verstelbare messen (of over een overlaat). Het substraat passeert onder het gordijn met een gecontroleerde snelheid; de vloeistoffilm wordt uniform overgebracht op het oppervlak. Met meerlaagse capaciteit kan het systeem meerdere functionele lagen in één doorgang aanbrengen, wat kosten en prestaties optimaliseert.
Technische Specificaties
| Parameter |
Model platte meubels |
Model hogesnelheid roll-to-roll |
Model meerzijdig profiel |
| Maximale coatingbreedte (aanpasbaar) |
Tot 1.320 mm |
Tot 2.000+ mm |
Tot 1.300 mm |
| Substraattipes |
Platte panelen: MDF, spaanplaat, multiplex, deurpanelen |
Papier, film, PSA-labels, aluminiumfolie |
Onregelmatige profielen: 3-zijdig/4-zijdig |
| Coatingmethode |
Zwaartekrachtkop / Druk kop |
Druk kop (hogesnelheid stabiliteit) |
Aanpasbare koporiëntatie |
| Maximale lijnsnelheid (aanpasbaar) |
5 - 30 m/min |
Tot 1.000 m/min |
Tot 80 m/min |
| Coatingdiktebereik (aanpasbaar) |
10 - 200 µm (nat) |
5 - 100 µm (nat) |
10 - 200 µm |
| Coatinguniformiteit |
±2-3% over de breedte |
±2% over de breedte |
±3% |
| Uithardingsmethode (aanpasbaar) |
UV-uitharding / IR / Hete lucht |
Hete lucht / UV / IR |
UV / Hete lucht |
| Coatingkop type (aanpasbaar) |
Zwaartekrachtkop / Druk kop |
Druk kop |
Druk kop (instelbare hoek) |
| Gordijnhogte (aanpasbaar) |
100 - 300 mm |
100 - 300 mm |
100 - 300 mm |
| Opties kop type (aanpasbaar) |
Enkele / Dubbele kop |
Enkele / Meerlaags |
Enkele / Meerkoppig |
| Besturingssysteem |
PLC + HMI touchscreen |
PLC + HMI touchscreen |
PLC + HMI touchscreen |
| Voeding |
380V, 50/60Hz, 3-fase |
380V, 50/60Hz, 3-fase |
380V, 50/60Hz, 3-fase |
| Typische toepassing |
Meubels, deuren, vloeren, decoratieve panelen |
PSA-labels, verpakkingen, barrièrecoatings |
Raamkozijnen, sierlijsten, decoratieve profielen |
Toepassingen
- Meubelindustrie: Hoogglans UV-topcoats op platte kastdeuren, planken en tafelbladen
- Vloeren: Vloerdelen, houtcomposiet en decoratieve panelen
- Papier & verpakking: Barrièrecoatings, PSA-labelmateriaal, speciaal papier
- Bouwmaterialen: MDF-panelen, wandpanelen, deurskins
- Automotive & elektronica: Functionele filmcoatings
- Onregelmatige profielen: Raamkozijnen, decoratieve sierlijsten, 3-zijdig/4-zijdig gecoate profielen
Aanpassingsopties
Deze gordijncoatinglijn is zeer aanpasbaar om aan uw specifieke productievereisten te voldoen:
- Coatingbreedte: Aanpasbaar van 600 mm tot 2000+ mm
- Coatingkop type: Zwaartekrachtkop (weinig onderhoud, eenvoudige bediening) versus Druk kop (hoge precisie, hoge snelheid) - aanpasbaar
- Aantal koppen: Enkele kop, dubbele kop of meerlaagse configuraties
- Uithardingssysteem: UV, IR, heteluchtdrogen of meerfasencombinatie - aanpasbaar
- Substraathandling: Platte panelen (transportband) of roll-to-roll (afwikkelen/opwikkelen) - aanpasbaar
- Profielcoating: 3-zijdige of 4-zijdige coating met verstelbare kophoeken
- Coatingtoevoer: Constant-temperatuur tank met viscositeitsregeling, ontluchtings- en belverwijderingssysteem
- Automatisering: Handmatig, semi-automatisch of volledig automatisch met IoT-bewaking op afstand
- Lijnlengte: Aanpasbaar van 10m tot 30m+ afhankelijk van droog-/uithardingsvereisten
Belangrijkste Kenmerken
- Niet-impact coating: Geen krassen, geen filmbreuk, minder velbreuken
- Uitstekende uniformiteit: Consistente coating in zowel machine- als dwarsrichting
- Hogesnelheidscapaciteit: Tot 1000 m/min voor grootschalige industriële toepassingen
- Meerlaagse capaciteit: Breng meerdere functionele lagen aan in één doorgang
- Contourcoating: Vrijwel 100% dekking bij lage coatinggewichten - ideaal voor barrièretoepassingen
- Nauwkeurige regeling van coatinggewicht: Verstelbare pomptoevoersnelheid voor diktenauwkeurigheid
- Milieuvriendelijk: Minimale materiaalverspilling, nauwkeurige dikteregeling
- Breed bereik aan viscositeit en coatinggewicht: Enkele kop geschikt voor diverse formuleringen
- Ingebouwd ontluchtings- en anti-bel systeem: Zorgt voor een defectvrij gordijn en een gelijkmatig filmoppervlak
- Eenvoudig onderhoud: Afgedichte lagers, oplosmiddelbestendige PU-riemen, snelreinigbaar kopontwerp
Ondersteuning en Services
- Gratis procesconsultatie - stuur uw substraat en coating voor proefcoating
- Aangepast lay-outontwerp voor uw productievloer
- Installatie en inbedrijfstelling ter plaatse (aanpasbaar ondersteuningspakketten)
- Operator trainingsprogramma inbegrepen
- Probleemoplossing op afstand via videogesprek of IoT-bewaking
- 12 maanden garantie op mechanische componenten (verbruiksartikelen: messen, riemen uitgesloten)
- Beschikbaarheid van reserveonderdelen uit regionale magazijnen
- Levenslange technische ondersteuning via telefoon, e-mail of chat
Verpakking en Verzending
- Verpakking: Roestwerende folie + versterkte multiplex/houten kist voor hoofdlichaam en schakelkast; schuimvulling voor breekbare componenten (bedieningspaneel, sensoren)
- Standaard model levertijd: 30-45 dagen na orderbevestiging
- Aangepaste configuratie levertijd: 30-60 dagen (langer voor aangepaste breedtes of meerkoppige configuraties)
- Verzending: FOB Shanghai / CIF per zee, lucht of spoor
- Aanpasbaar: Exportkratten, aangepaste etikettering, documentatie voor bestemmingshaven
Veelgestelde Vragen
V1: Wat is het verschil tussen een zwaartekrachtkop en een druk kop gordijncoater?
A: Zwaartekrachtkop vormt het gordijn door zwaartekracht over een overlaat - eenvoudiger, minder onderhoud. Druk kop gebruikt mescompressie om een precieze, hogesnelheids sluier te vormen - beter voor hogere snelheden en dunnere coatings. De keuze is aanpasbaar op basis van uw toepassing.
V2: Wat is de typische coatingsnelheid voor toepassingen met platte meubelpanelen?
A: Standaardmodellen werken met 5-30 m/min. Aangepaste hogesnelheidsversies kunnen tot 80 m/min bereiken voor profieltoepassingen.
