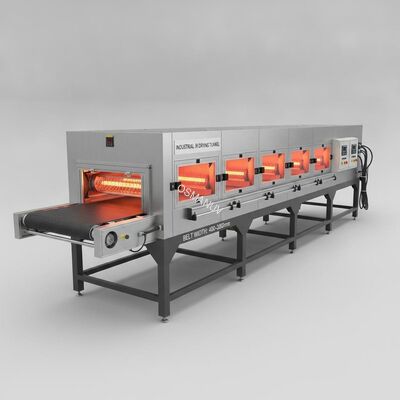

Industriële IR-drogingstunnel voor schermdrukken en inkt

Industriële IR-drogingstunnel voor schermdrukken en inkt
Industriële IR-droogtunnel voor schermdrukken en inkt Aanpasbare gordelbreedte (400-2000 mm) en verwarmingszones Productoverzicht Dit.aanpasbare IR-drooglijnis een industrieel droogsysteem van het tunneltype dat gebruikmaakt van middelgolf- of ver-infraroodverwarmingstechnologie voor efficiënt ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Specificatie
Minimum Order Quantity:1 Instellen
Price:Bespreekbaar
Product Custom Attributes
Markeren

Industrial IR drying tunnel for screen printing

,

Customizable belt width infrared drying machine

,

Infrared drying tunnel with multiple heating zones

Snelheid:
Aanpasbaar
Transportbandtype:
met een breedte van niet meer dan 50 mm
Worktable:
Zwevend
Onderhoudsvereiste:
Onderhoudsarm en gemakkelijk toegankelijke onderdelen
Spanning:
220V
Krachtbron:
Elektriciteit
Stroom:
2000W
Effectieve nivelatiebreedte:
1320 mm
Product Description
Industriële IR-droogtunnel voor schermdrukken en inkt
Aanpasbare gordelbreedte (400-2000 mm) en verwarmingszones
Productoverzicht
Dit.aanpasbare IR-drooglijnis een industrieel droogsysteem van het tunneltype dat gebruikmaakt van middelgolf- of ver-infraroodverwarmingstechnologie voor efficiënt drogen en houten van coatings, inkt en kleefstoffen op verschillende ondergronden.standaard serigraafdrogen,verwerking van glas bij hoge temperaturen, enverharding van precisie-elektronicade configuratie.
Het systeem isvolledig aanpasbaarIn tegenstelling tot de conventionele warmluchtdroging, is het gebruik van een warmluchtdroging een van de meest effectieve methoden voor het verwarmen van de lucht.IR-verwarming brengt energie rechtstreeks naar het productoppervlak zonder de omringende lucht te verwarmen, wat resulteert insnellere droogtijden,lager energieverbruik, enverminderde vloeroppervlakte.
Deze IR-drogingslijn is ideaal voor het drogen van oplosmiddel- en water-gebaseerde inkt na schermdruk, paddruk en spraycoating, evenals het hoeden van kleefstoffen, het drogen van coatings op glas/keramiek,voor de verwerking van optische films en elektronische componenten.
Werkingsbeginsel
Infraroodstraling van verwarmingsbuizen dringt door de coating/oppervlakte, waardoor snel oplosmiddel verdampt of polymerisatie door kruisverbinding (voor UV/thermische harding) ontstaat.Optioneel warmluchtcirculatie verbetert de temperatuuruniformiteit tot ±2°C binnen de kamer.
Technische parameters
Parameter Standaard IR droogtunnel Hoogtemperatuurglaslijn Precisie-elektronisch systeem
Gordelbreedte (aanpasbaar) 400 - 2000 mm 800 - 2200 mm 300 - 1200 mm
Totale tunnellengte (aanpasbaar) 2 - 20 m 5 - 28 m 2 - 8 m
Verwarmingszone lengte (aanpasbaar) 1.5 - 12 m 6 - 15 m 1 tot en met 5 m
Verwarmingsvermogen (aanpasbaar) 9 - 80 kW 20 - 200 kW 3 - 30 kW
Maximale temperatuur 80 - 220°C tot en met 650°C tot 200°C
Temperatuuruniformiteit ± 5°C ± 2°C ±2°C (met circulatie)
De snelheid van het transportband (aanpasbaar) 0 - 15 m/min 0 - 10 m/min 0 - 20 m/min
Gordelmateriaal (aanpasbaar) Teflonmaas / rolketen Vlekkeloos staal / keramische rollen PTFE / silicium / antistatisch
Maximale producthoogte 50 - 200 mm tot 500 mm 10 - 150 mm
Koelmethode Geforceerde lucht / Omgeving Watergekoelde / gedwongen lucht Geforceerde lucht / Omgeving
Controlesysteem Digitaal PID / PLC optioneel PLC + Touchscreen PLC + HMI (7")
Stroomvoorziening 220V / 380V, 50/60Hz 380V, 50/60Hz, driefasig 220V / 380V, 50/60Hz
Typische toepassing Schermdrukken, paddrukken Glasflessen, keramiek, metalen bekleding Optische films, elektronica, PCB's
Toepassingen
  • Serigrafiesector:Drogen van oplosmiddelen en water gebaseerde inkt op papier, film, textiel en stijve substraten
  • Glas en keramiek:Drogen/harden van bekleding op glazen flessen, potten, bekers, keramische tegels
  • Elektronica:Drogen van conform coatings, soldeermaskers, inkapselingslijmen op PCB's en componenten
  • optische films:Drogen van functionele coatings op PET-, PC- en PMMA-films (roll-to-roll compatibel)
  • Auto-onderdelen:Harden van primers, verf en lijm op kunststof- of metaalonderdelen
  • Verpakking:Drogen van inkt en lak op kartonnen, etiketten en flexibele verpakkingen
  • Textiel en weefsels:Drogen van gedrukte patronen en coatings op kleding en technische textielstoffen
  • Houtbewerking:Drogen van UV/waterbasisprimes en -laag op ingenieurspanelen
Aanpassingsopties
Deze IR drogen lijn iszeer aanpasbaarom aan uw specifieke productiebehoeften te voldoen:
  • Breedte en lengte van de riem:Aanpasbaar van 300 mm tot 2200 mm breedte, totale lengte 2-28 meter
  • Verwarmingsconfiguratie:Aantal verwarmingszones (1-6 of meer), lengte van de zone per gedeelte
  • Verwarmingstype:Alleen IR / IR + warmluchtcirculatie / IR + UV gecombineerd
  • Temperatuurbereik:Standaard tot 220°C / Hoogtemperatuur tot 650°C
  • IR-lamptype:Mediumwave (standaard) / Fast-response / Twin-tube / Carbon fiber
  • Vervoerband:Teflon, roestvrij staal, rolketting, gordel op gordel, bedekt met siliconen
  • Koeling:Geforceerde lucht, watergekoelde, uitgebreide omgevingskoeling
  • Uitlaatgassen:Eenvoudige/meervoudige uitlaatpunten met dempingsbediening
  • Controlesysteem:Digitale PID-controller / PLC + HMI-touchscreen / IoT-monitoring op afstand
  • Compatibiliteit met de cleanroom:Stofvrij ontwerp met volledig roestvrij stalen interieur (klasse 10000-100000)
  • Laad/ontladen:Handmatige / automatische overdracht / robotintegratie
  • Inerte atmosfeer:Stikstofreiniging voor oxidatiegevoelige producten
  • Kleur/afwerking:Aanpassing van RAL-kleurcodes voor externe panelen
Belangrijkste kenmerken
  • Snel drogen:IR-directe verwarming verkort de droogtijd aanzienlijk ten opzichte van conventionele convectieovens
  • Energiezuinig:Lagere stroomverbruik - warmteoverdracht rechtstreeks naar het product, niet omringende lucht
  • Precieze temperatuurregeling:PID/SSR-regeling met temperatuuruniformiteit tot ±2°C
  • Compacte voetafdrukVereist minder vloeroppervlak in vergelijking met lange convectie droger
  • Modulair ontwerp:Gemakkelijk uit te breiden of opnieuw te configureren naargelang de productiebehoeften evolueren
  • Eenvormige gordelspanning:Gordelgids/sporingssysteem voorkomt dwalen en zorgt voor stabiel vervoer
  • Veiligheidsbescherming:Alarm voor overtemperatuur, noodstop, bescherming tegen omkering van de krachtfase, lekbreker
  • Gemakkelijk onderhoud:Geheinde zijdeuren of ophefkap voor gemakkelijke toegang tot verwarmingselementen en riemen
  • Onderhoudsarme:Verzegelde lagers, zelfglijdende aandrijflijn, snel loskoppelende bandsplice
  • Meerdere riemen:Compatibel met Teflon-maas, roestvrij staal of rolconveyorconfiguraties
Ondersteuning en diensten
  • Gratis procesconsultatie:Analyseer uw materialen droogvereisten en aanbevelen optimale configuratie
  • Materiaalonderzoek:Gratis proefdrogingstest in onze installatie of met mobiele eenheid
  • Installatie ter plaatse:Beschikbaar voor aanpasbare installatie- en inbedrijfstellingspakketten
  • Operatoropleiding:Inbegrepen bij de aankoop - training ter plaatse of via video
  • Ondersteuning op afstand:24/7 video-oproep en telefonische technische ondersteuning
  • Garantie:12 maanden voor alle onderdelen (niet-verbruikbare)
  • Onderdelen:Snelle levering vanuit regionale magazijnen (Azië, Europa, Amerika)
  • Onderhoudsdienst:Beschikbare preventieve onderhoudscontracten
  • Documentatie:Volledige gebruikershandleiding, elektrische schema's, onderdelenlijst en software back-up inbegrepen
Verpakking en verzending
Verpakking:
  • Anti-roestfolie voor metalen onderdelen
  • Versterkte multiplexhouten behuizing voor bedieningskast en kwetsbare onderdelen
  • Stretch wrap + hoekbescherming voor het hoofdlichaam
  • met een gewicht van niet meer dan 10 kg
Verzendmethode:FOB Shanghai / CIF per zee, lucht of spoor
Levertyd:
  • Standaardmodellen: 15-25 dagen na orderbevestiging
  • Op maat gemaakte configuraties: 30-45 dagen (langer voor grote hoogtemperatuurleidingen)
Verzenddocumentatie:Handelsfactuur, verpakkingslijst, konossement, CE-aangifte (indien van toepassing)
Aanpasbaar:Beschikbaarheid van de documentatie voor de uitvoer in kratten, de etikettering op maat en de documentatie voor de haven van bestemming
Vaak gestelde vragen
V1: Wat is het verschil tussen IR-drogen en warmluchtdrogen?
A: IR-drogen maakt gebruik van infraroodstraling om de coating/productoppervlakte rechtstreeks te verwarmen zonder de omringende lucht te verwarmen.snellere droogtijden (tot 70% sneller)enlager energieverbruik. Het drogen met warme lucht verwarmt de gehele kamer en is afhankelijk van convectie om warmte naar het product over te brengen,die langzamer en minder energiezuinig is, maar een meer uniforme temperatuurverdeling biedt voor warmtegevoelige producten.
