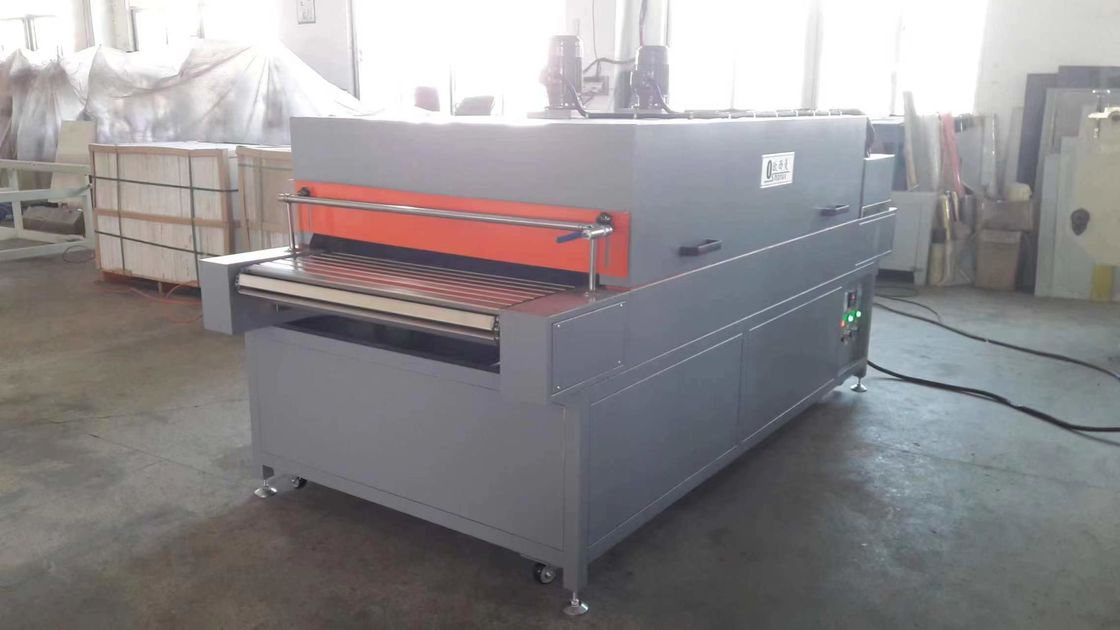

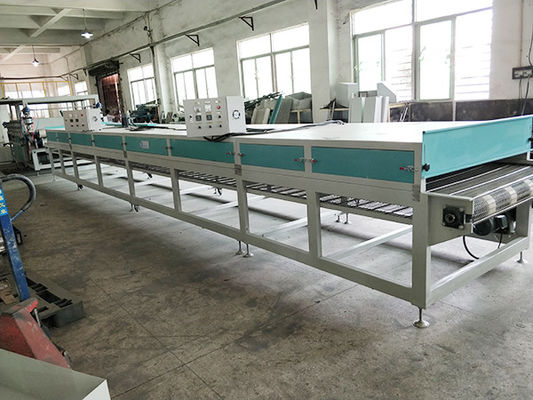

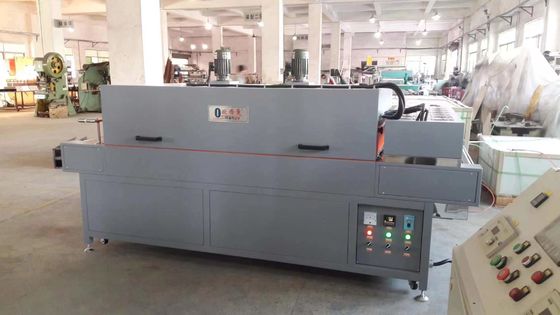

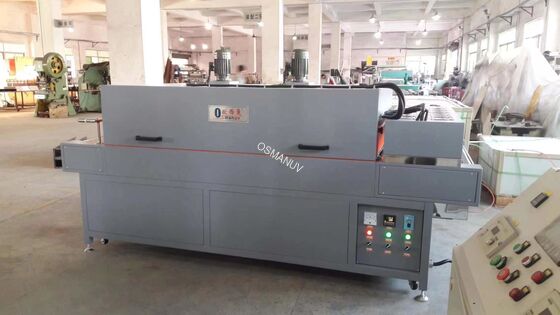

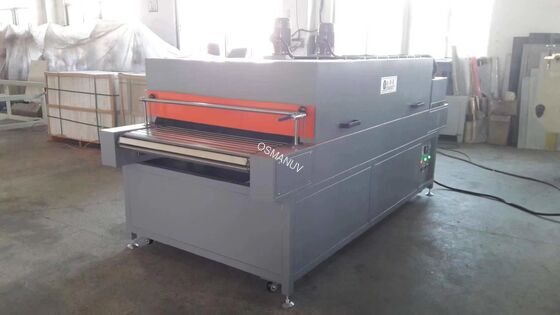

Energie-elektrische IR droogtunnel.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | Specificatie |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 30-45 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Verwarmingsmodus: | Infraroodverwarming | Hoogte: | 1300 mm |
|---|---|---|---|
| Kleur: | Wit en groen | Coatingsnelheid: | verstelbaar, 1-8 m/min |
| Onderhoudsvereiste: | Onderhoudsarm en gemakkelijk toegankelijke onderdelen | Machineafmetingen: | Aanpasbaar op basis van model |
| Worktable: | Zwevend | Verwarmingstijd: | 0-999s |
Productomschrijving

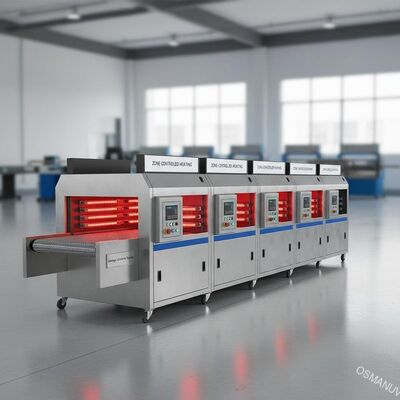

Energie-elektrische IR-droogtunnel | Zonegestuurde verwarming voor warmtegevoelige ondergronden
Productoverzicht
Deze industriële infrarooddrooglijn maakt gebruik van middengolf- of kortegolf-IR-zenders om snel energie over te brengen naar gecoate of bedrukte substraten zonder de omringende lucht te verwarmen. De droogtijden worden met 50-80% verkort vergeleken met conventionele heteluchtovens. Het modulaire ontwerp maakt integratie in bestaande print-, coating- of lamineerlijnen mogelijk.Aanpasbaar emittertype, zonelengte, lampvermogensdichtheid en koelmethodebeschikbaar voor verschillende substraten (papier, film, metaal, hout, textiel of glas).
Technische specificaties
| Parameter | Waarde / bereik |
|---|---|
| IR-golflengte | Korte golf (0,8-1,4 μm) of middengolf (1,4-3,0 μm) - aanpasbaar |
| Type zender | Kwartsbuis, koolstoffilament of keramiek (aanpasbaar) |
| Vermogensdichtheid per zone | 20 - 150 kW/m² (instelbaar) |
| Totaal geïnstalleerd vermogen | 10 kW - 500 kW (modulair) |
| Droogbreedte | 300 mm - 3000 mm (aanpasbaar) |
| Substraatdiktebereik | 0,01 mm (film) - 50 mm (plaat) |
| Lijn snelheid | 1 - 200 m/min (afhankelijk van coating- en drogerlengte) |
| Droogtemperatuur (substraatoppervlak) | 40°C - 300°C (regeling met gesloten lus) |
| Uniformiteit van de temperatuur | ±3°C over de volledige breedte |
| Aantal zones | 1 - 12 zones (onafhankelijke vermogensregeling) |
| Koelmethode | Omgevingslucht, geforceerde lucht of watergekoelde koelrollen |
| Voeding | 380V - 480V / 50/60Hz / 3-fase |
| Uitlaatluchtstroom | 500 - 8000 m³/u (aanpasbaar) |
Toepassingen
- Grafische industrie- UV-inkten op oplosmiddelbasis, waterbasis op papier, film, folie
- Coating lijnen- vernis, lak, primer, lijm op hout, metaal, kunststof
- Textiel drogen- pigmentprinten, harsafwerking, zeefdrukuitharding
- Elektronica- drogen van soldeermasker, uitharden van conforme coating
- Verpakking- drogen van lamineerlijm, coating van karton
- Auto-onderdelen- Uitdampen van de primer, drogen van de toplaag
- Non-wovens en glasvezel- uitharding van het bindmiddel, vochtverwijdering
- Houten afwerking- beits, sealer, aflakdroging op panelen of profielen
Aanpassingsopties
- Selectie van IR-golflengte- kortegolf (snelle opwarming, dikke coatings) of middengolf (zachte, diepe penetratie)
- Zonelengte en -nummer- van retoucheerdrogers van 0,5 m tot meerzonetunnels van 20 m
- Zender-indeling- horizontaal (web), verticaal (plaat) of schuin (3D-onderdelen)
- Koelsysteem- omgevingslucht, geforceerde lucht, koelrol of watermantel
- Explosiebestendig ontwerp- voor oplosmiddelrijke omgevingen (ATEX/CSA optioneel)
- Luchtzuiveringssysteem- om stof/condensatie op emitters te voorkomen
- Warmteterugwinningseenheid- recirculeert uitlaatwarmte terug naar stroomopwaartse processen
- Profielcontrole- rand-tot-rand powerzonering voor ongelijkmatige laagdikte
- Integratie- met printers, coaters, lamineermachines of snijmachines (aanpasbare interface)
- Substraat volgen- breedte- en snelheidscompensatie (sensorfeedback)
Belangrijkste kenmerken
✅50-80% snellere drogingversus conventionele convectieovens
✅Energiezuinig- energie gericht op substraat, niet op omgevingslucht (tot 50% besparing)
✅Compacte voetafdruk- 1/3 tot 1/2 lengte van de heteluchttunnel
✅Direct aan/uit- geen opwarm- of afkoeltijd
✅Geen luchtturbulentie- ideaal voor lichtgewicht banen (film, tissue)
✅Onafhankelijke regeling van zonevermogen- perfect voor variabele coatinggewichten
✅Geen bewegende delen in de hete zone- weinig onderhoud
✅Geschikt voor warmtegevoelige substraten- middengolf IR met pyrometerfeedback voorkomt verbranding
✅Veilige werking- detectie van lampbreuk, uitschakeling bij oververhitting, vergrendeling rookafzuiging
Ondersteuning en diensten
- Gratis droogtest- stuur uw gecoate substraatmonsters voor IR-droogcurve en energieverbruikrapport
- Lijnaudit op locatie- meet de huidige droogefficiëntie en adviseer IR-retrofit
- Installatie en inbedrijfstelling- door IR-toepassingsingenieurs
- Opleiding van operators- vermogensinstelling, zonebalancering, lampvervanging
- 24/7 diagnose op afstand- PLC-toegang via VPN
- Beschikbaarheid van reserveonderdelen- lampen (10.000+ uur), reflectoren, SSR-modules
- Jaarlijkse prestatiecontrole- herkalibratie van pyrometers en vermogensregelaars
Verpakking en verzending
- Standaard verpakking: In stretchfolie verpakte profielen, houten kisten voor schakelkast en lampen
- Verzending: FOB of CIF (20ft of 40ft HC container, afhankelijk van tunnellengte)
- Doorlooptijd: 30-45 dagen voor standaardmodellen, 50-70 dagen voor volledig op maat gemaakte systemen
- Documenten inbegrepen: Gebruikershandleiding, bedradingsschema van de lamp, CE/EAC-certificaat (indien vereist), lijst met reserveonderdelen
- Haven van verzending: Shanghai / Ningbo / Shenzhen (aanpasbaar)
Veelgestelde vragen
Vraag 1: Wat is het verschil tussen kortegolf- en middengolf-IR voor drogen?
A:Korte golf (0,8-1,4 μm)verwarmt het oppervlak onmiddellijk - ideaal voor dunne coatings, hoge lijnsnelheden en systemen op waterbasis.Middengolf (1,4-3,0 μm)dringt dieper door - beter voor dikke coatings, lijmen en hittegevoelige ondergronden. De golflengte isaanpasbaarop basis van jouw materiaal.
Vraag 2: Kan een IR-droger worden toegevoegd aan mijn bestaande heteluchtdrooglijn?
EEN: Ja. Veel klanten gebruiken IR als eenvoordroger (flash-off)vóór de heteluchtoven, waardoor de totale lengte afneemt. Achteraf inbouwen welaanpasbaar- wij zorgen voor montagebeugels en besturingsintegratie.
Vraag 3: Hoeveel energie kan ik besparen vergeleken met mijn huidige gas-heteluchtdroger?
A: Meestal 30-50%. IR brengt energie rechtstreeks over naar het substraat zonder grote luchtvolumes te verwarmen. Agratis proefmet uw materiaal levert exacte besparingen op.
