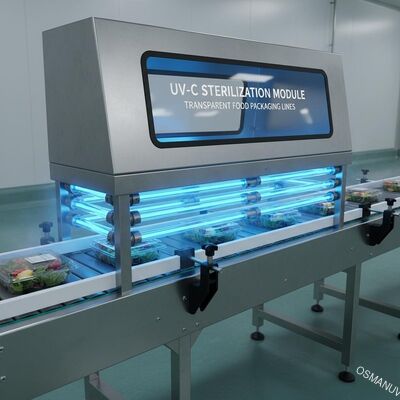

Modulair op de transportband gemonteerd UV-C sterilisatiemodule voor transparante voedselverpakkingslijnen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-SJ-800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | HOUTEN KIST |
| Levertijd: | 30 ~ 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Garantie: | 1 jaar | Golflengte: | 365 nm |
|---|---|---|---|
| Drogende manier: | Ultraviolet - uithardbaar | Functie: | Energiebesparing |
| Lampleven: | 8000 uur | Rubberdiameter: | 200 mm |
| Controlemodus: | Digitale timer | Koelsysteem: | Ingebouwde ventilatiekoeling |
| Markeren: | Modulaire UV-C-sterilisatiemodule,Vervoermachine voor UV-bestraling,UV-C-sterilisator voor voedselverpakkingen |
||
Productomschrijving
Modulaire op een transportband gemonteerde UV-C-sterilisatiemodule voor transparante voedselverpakkingslijnen
Productoverzicht
De modulaire UV-C sterilisatiemodule is eenvoudig te installeren.ruimtebesparende UV-desinfectieoplossing die speciaal is ontwikkeld voor verpakkingslijnen waar de fysieke ruimte beperkt is maar microbiële controle op transparante verpakkingsoppervlakken vereist is.
Samenstelling van de productielijn
- Modulaire UV-lampbehuizing:Stand-alone lampkop met bouten, vervaardigd van 304 roestvrij staal met ingebouwde interne laag met hoge reflectiviteit
- Hoogteverstelbaar bevestigingsframe:met een breedte van niet meer dan 30 mm, met een breedte van niet meer dan 50 mm
- Vinnige UV-C-lampcartridge:Gereedschapsvrij vervangingssysteem voor lampen met vooraf uitgelijnd kwartsmantel en reflector
- Externe bedieningsbox:Afzonderlijke behuizing met een IP65-classificatie, elektronische ballasts, PLC, HMI met aanraakscherm en veiligheidsinterlock-controller
- Schokabsorberend transportbandmontage systeem:Verstelbaar klemsysteem voor bevestiging aan bestaande zijrails van het vervoerband zonder wijziging van het oorspronkelijke vervoerband
- Veiligheidslichtgordijnen (facultatief):IR-omtrekbeveiliging om automatisch de UV-uitgang af te sluiten wanneer operators naderen
- Verwijderde start/stop interface:Droogcontactverbindingen voor integratie met bestaande lijnbesturingssystemen
- Compacte HMI-montagearm:Swingarmbeugel voor de plaatsing van de bedieningsinterface op een geschikte werkhoogte
Technische specificaties
| Parameter | Specificatie / Beschrijving | Aanpassingsoptie |
|---|---|---|
| Modelbenaming | OSM-UV-MOD-serie (volledig aanpasbaar) | ✓ |
| Modultype | Eén bank, twee banken of meerdere banken (boven, onder, zijkant of combinatie) | ✓ |
| Effectieve dekkingbreedte per module | 200 - 800 mm (moduleerd; meerdere modules naast elkaar voor bredere transportbanden) | ✓ |
| Verstelbaarheid van de hoogtevrijheid | 50 - 300 mm (snel instelbaar schroefmechanisme) | ✓ |
| Aantal UV-C-lampen per module | 1 - 4 lampen (standaard 1-2 lampen per bank) | ✓ |
| UV-lichtbron | Laagdruk kwiklamp (253,7 nm) -- FDA 21 CFR 179,39 conform; optioneel UVC-LED-array (265 nm/277 nm) | ✓ |
| UV-C-uitgang per lamp | 36 - 72 W UV-C (kwik); 1 - 5 W per LED-chip (UVC-LED) | ✓ |
| UV-dosis op het productvlak | 0 - 150+ mJ/cm2 (aanpasbaar via lamphoogte + vermogen + transportbandsnelheid) | - Dat is... |
| Compatibiliteit met de snelheid van de transportband | 0 - 25 m/min (invoer van de snelheidssensor voor dosis-per-snelheidsregeling) | ✓ |
| Microbiële reductie | 3 - 5 log (99,9% - 99,999%) bereikt per module (meerdere modules in serie voor een hogere reductie) | ✓ |
| Levensduur van de lamp | 9,000 - 16 000 uur (kwik); > 20 000 uur (UVC-LED) | - Dat is... |
| Koelmethode | Passieve convectie + gedwongen lucht (geïntegreerde ventilator) | ✓ |
| Stroomvoorziening | 110V / 220V / 400V, 50Hz/60Hz (fabrieksconfiguratief) | ✓ |
| Geïnstalleerd vermogen per module | 0.5 - 3,0 kW (afhankelijk van het aantal lampen en het type) | ✓ |
| Veiligheidskenmerken | Veiligheidsvergrendeling, detectie van lampfouten, optionele lichtgordijnen | ✓ |
| Materiaal van de behuizing | 304 roestvrij staal (standaard); 316L (voor corrosieve omgevingen) | ✓ |
| Ingangsbescherming (IP-classificatie) | IP65 (controleboks), IP66 (lampbehuising) -- IP69K wasoptie | ✓ |
| Controlesysteem | Micro-PLC met 7" HMI, receptopslag, gegevenslogging | ✓ |
| Montage-type | Klem op of bouten op bestaande zijrails van het vervoerband; geen wijziging van het vervoerband vereist | ✓ |
| Afmetingen van de module (L × W × H) | Aanpasbaar; typische module met één bank: 600×300×150 mm | ✓ |
| Certificeringen | CE-certificering, FDA 21 CFR 179.39 conformiteit (facultatief UL) | ✓ |
Toepassingen
Ideaal voor het aanpassen van de UV-sterilisatiemogelijkheden aan bestaande verpakkingslijnen zonder grote kapitaalinvesteringen:
- Vullingslijnen voor melkbekers en -bakken:Installatie rechtstreeks over de beker- of bakvoerder om de binnenkant van de beker/bak te steriliseren voordat yoghurt, pudding, kaas of zure room wordt gevuld.
- Drankflessen en doplijnen:Montage over de fles spoelvoer, dopschuit of dopvoer om de fleshals en sluitingen te steriliseren voordat de fles wordt afgesloten.
- Lijnen voor maaltijden:Eén- of tweevoudige modules over een bakconveyor om de microwavebare bakholtes te steriliseren voordat gekoelde of bevroren bereide maaltijden worden afgezet.
- Vrisse producten van de soort Clamshell:Bovenop montage op een conveyor met een schelp om de bessen te steriliseren voordat ze worden gevuld met bessen, tomaten of andere verse producten.
- Vlees- en pluimvee-baklijnen:Sterilisatie van schuimbakken of plasticbakken voordat vers vlees, gevogelte of vis wordt geplaatst.
- Farmaceutische Blister Lines:Voorvullen sterilisatie van tabletblaas holtes en dekselfolie oppervlakken zonder het genereren van warmte of vocht.
- Stroompakket en zaklijnen:Sterilisatie van de oppervlakte van het filmweefsel vóór de vorming of na het afdichten om externe besmetting op de oppervlakken van de klaar voor consumptie zijnde zakken te elimineren.
- Verpakkingslijnen voor bakkerijen:Vorming van schimmel op broodzakken, koekjesbakken en crackers door middel van UV-behandeling vóór contact met het product.
Aanpassingsopties
Het modulaire UV-sterilisatiesysteem iszeer aanpasbaarvoor specifieke verpakkingsdimensies, lijnsnelheden, beschikbare montageruimte en budgettaire beperkingen.
- Moduleconfiguratie:U kunt kiezen uit een enkele bank (alleen bovenaan of alleen onderaan), een dubbele bank (boven + onderin voor dubbelzijdige behandeling), L-vormige (boven + zijde) of multi-module arrays voor volledige 360°-dekking.
- Effectieve breedte:Voor bredere transportbanden kunnen meerdere modules naast elkaar worden gemonteerd of worden gestapeld om een volledige breedte te bereiken zonder gaten.
- Montage:Klem op bestaande zijrails (geen conveyorwijziging), bouten op het conveyorframe voor een meer permanente bevestiging, bovenhoofdophanging van de installatiestructuur voor verhoogde conveyors,een draagbare vloerstand met vergrendelingsrollen voor tijdelijke of mobiele toepassingen.
- Typ van de lamp:Kwiklampen (standaard, goedkope of krachtige amalgam) of UVC-LED's (kwikvrij, onmiddellijk aan, langere levensduur, hogere aanvankelijke kosten).Optie voor een gepulseerde UV-lamp voor ultrahoge piekintensiteitsvereisten.
- Veiligheidsvoorzieningen:Basic interlock en handmatige reset; geavanceerde lichtgordijnen met automatische uitschakeling bij de nadering van de bediener; afstandsverbinding E-stop met het veiligheidssysteem van de installatie.
- Integratieniveau:Stand-alone (operator start/stop) met touchscreenbesturing; PLC-geïntegreerd met start/stop op afstand en statusfeedback naar de lijncontroller;volledig geïntegreerd met lijnsnelheidsopsporing en dosis-per-snelheidsregeling via encoder-invoer.
- Materiaal van de behuizing:304 roestvrij staal voor standaard droge omgevingen; 316L voor gebieden met veel vocht, veel zout of corrosieve chemische afwas.
- Speciale spanningen:Fabriek geconfigureerd om te passen aan uw faciliteit spanning (110V, 208V, 220V, 400V, 480V, 50Hz of 60Hz) - geen stap-up/down transformatoren nodig.
- Bevestiging van de bedieningskast:Wandmontage (bespaart vloeroppervlakte), vloerstand (flexible plaatsing) of geïntegreerd in bestaande bedieningskast.
- Verlenging van de lichtdichte tunnel:Voor open transportvoertuigen waar een volledige behuizing niet mogelijk is, moeten inlaat-/uitlaatverlichtingsgordijnen of buffeltunnels worden toegevoegd.
Belangrijkste kenmerken
- Installatie met bouten, geen wijziging van de vervoerband:Klem-op-bevestigingsbeugels bevestigen zich in minder dan een uur aan bestaande transportbanden, zonder dat boorwerk, laswerk of permanente wijziging van het transportband nodig is.
- Compact, ruimtebesparend ontwerp:De module neemt geen extra vloeroppervlakte in naast de bestaande vervoerband.
- Werktuigvrije snelle lampwisseling:Een gepatenteerde lamphouder in cartridgevorm maakt het mogelijk de lamp in minder dan 90 seconden te vervangen zonder gereedschap.
- Verstelbare hoogtepositie:Met een snel instelbaar schroefmechanisme kan de lampkop worden verhoogd of verlaagd om de UV-intensiteit op het productoppervlak te regelen.
- Geen aanvullende vereiste voor transportmotor:Geen behoefte aan afzonderlijke synchronisatie of extra transportband - het apparaat behandelt eenvoudig producten die zich op de bestaande transportband bewegen met de bestaande snelheid.
- Scalabel door modules toe te voegen:Begin met een enkele module en voeg aanvullende modules toe naarmate het productievolume toeneemt of nieuwe verpakkingslijnen dekking vereisen.
- Chemische- en residuvrije sterilisatie:Het elimineert chemische sanitizers, hun kosten en opslaggevaren, waterverbruik en afvalwaterzuivering.
- Koudverwerking, geen verpakkingswarmte schade:Niet-thermische behandeling heeft geen invloed op warmtegevoelige verpakkingsmaterialen, waaronder dunne films, schuimbakken en gecoate kartonnen.
- FDA 21 CFR 179.39 Voldoet:Voldoet aan de voorschriften voor oppervlakken die rechtstreeks met voedsel in contact komen wanneer ze vóór het vullen worden aangebracht.
- Laag onderhoud en lage exploitatiekosten:Minimaal energieverbruik, lange levensduur van de lamp en geen chemische verbruiksstoffen.
- Onafhankelijk van bestaande lijnleiding:Werkt als een zelfstandig veiligheidssysteem met een eigen HMI of wordt geïntegreerd met bestaande lijn-PLC's voor afstandsbewaking en receptbeheer.
- Ruwe constructie van roestvrij staal:304 roestvrij staal behuizing met gesloten siliconen pakketten, die de interne elektronica beschermen tegen vocht en stof.IP66-gehalte lampbehuizing geschikt voor het wassen van voedselgewassen.
Ondersteuning en diensten
- Beoordeling en haalbaarheidsstudie van transportvoertuigen ter plaatse:Onze technici bezoeken uw faciliteit om de transporter te beoordelen, de beschikbare ruimte te meten en de optimale module plaatsing te bepalen voor maximale microbiële reductie.
- Installatie en ingebruikname:Volledige installatiedienst, met inbegrip van het monteren van de beugel, de elektrische aansluiting, de installatie van de veiligheidsinstallatie en de kalibratie van het systeem - meestal in één dienst uitgevoerd.
- Operator- en onderhoudsopleiding:Eendaagse training ter plaatse met betrekking tot de vervanging van de lamp, de reinigingsprocedures, de veiligheidstests en de foutdiagnoses.
- Voor de installatie voorafgaande controle op de elektrische veiligheid:Verificatie van de vereisten voor stroomvoorziening, aardingsintegrititeit en veiligheidsinterlockcompatibiliteit met bestaande beveiligingssystemen van machines.
- Technische ondersteuning op afstand:Telefoon-, e-mail- en video-geassisteerde probleemoplossing met standaard 4 uur reactietijd.
- Programma's voor preventief onderhoud:Bi-jaarlijkse of kwartaallijkse kalibratie van de lamp, reiniging van de kwartsmantel, elektrische test van de ballast en controle van het aandrijfsysteem.
- Beschikbaarheid van onderdelen:Onmiddellijke verzending van originele reservelampen, kwartshulzen, ballasts en veiligheidsschakelaars.
- Valideringsondersteuning:Bijstand bij UV-dosismapping, validatiestudies voor bio-indicatoren en HACCP/FSMA-documentatie.
Verpakking en verzending
- Verpakking:Volledige module verpakt in op maat gemaakte door schuim beklede karton; bedieningskist in afzonderlijke corrosiebeschermde karton; lampen in afzonderlijke schokbeschermde buizen.Verpakkingen voor uitvoer in dubbelwandige golfkartonnen of kratten van multiplex.
- Verzendopties:Wereldwijde expresscourier (3 - 7 dagen), luchtvracht voor dringende leveringen, zeevracht (LCL/container) voor full line orders.
- Levertijd:14 tot en met 21 dagen voor standaard monomoduleconfiguraties; 21 tot en met 35 dagen voor meerdere of aangepaste modules.
- Port van laden/verzenden:Door-tot-deur express voor de meeste regio's; zeevracht vanuit grote Chinese havens.
- Documentatie:Commerciële factuur, verpakkingslijst, CE-conformiteitscertificaat, FDA 21 CFR 179.39 conformiteitsbrief.
Vaak gestelde vragen
V: Hoe weet ik of deze module op mijn bestaande vervoerband past?
A: Onze applicatie engineering team biedt gratis beoordeling. We hebben slechts drie metingen nodig: transportband / frame breedte, hoogte vrijheid boven transportband,en afstand van de zijrail tot het dichtstbijzijnde obstakelVoor complexe installaties bieden wij plaatsbezoeken of metingen met behulp van videogesprekken aan.
V: Kan ik de module zelf installeren of is professionele installatie vereist?
A: De module is ontworpen voor eenvoudige installatie door zelf te doen door gekwalificeerd elektrisch en onderhoudspersoneel.Onze betaalde installatie service zorgt voor volledige veiligheid verificatie, UV-intensiteit mapping, en controle systeem integratie.
V: Hoeveel lampmodules heb ik nodig voor mijn vervoerbandbreedte?
A: Elke module heeft een effectieve breedte van 200-800 mm. Voor een conveyor met een breedte van 600 mm is één module meestal voldoende. Voor bredere conveyoren kunnen meerdere modules naast elkaar worden gemonteerd.Onze vrije haalbaarheidsbeoordeling zal het exacte aantal modules specificeren..
V: Zal het UV-licht mijn transportband beschadigen?
A: De meeste standaard vervoerbanden (PVC, PU, roestvrijstalen mesh, modulair plastic) hebben een zeer hoge UV-C-weerstand.We nemen de compatibiliteit van het gordelmateriaal op als onderdeel van onze beoordeling voorafgaand aan de installatie en leveren beschermplaten voor gevoelige gordels.
V: Wat is de terugverdientijd voor een modulair UV-systeem in vergelijking met chemische sanitizers?
A: De ROI wordt doorgaans binnen 6-12 maanden bereikt door onmiddellijke eliminatie van de aankoopkosten van chemische stoffen, eliminatie van de opslag- en verwerkingsvereisten van chemische stoffen,eliminatie van de kosten van spoelwater en afvalwaterbehandelingDe lage kapitaalkosten van het modulaire systeem en de minimale installatiekosten verkort de terugverdientijd nog verder.
V: Hoe vaak moeten lampen vervangen worden?
De HMI geeft de resterende levensduur van de lamp weer en laat een vervangingsherinnering afgaan.We raden aan om een volledige set vervangende lampen in voorraad te hebben om de stilstandtijd voor het vervangen van lampen te minimaliseren.
