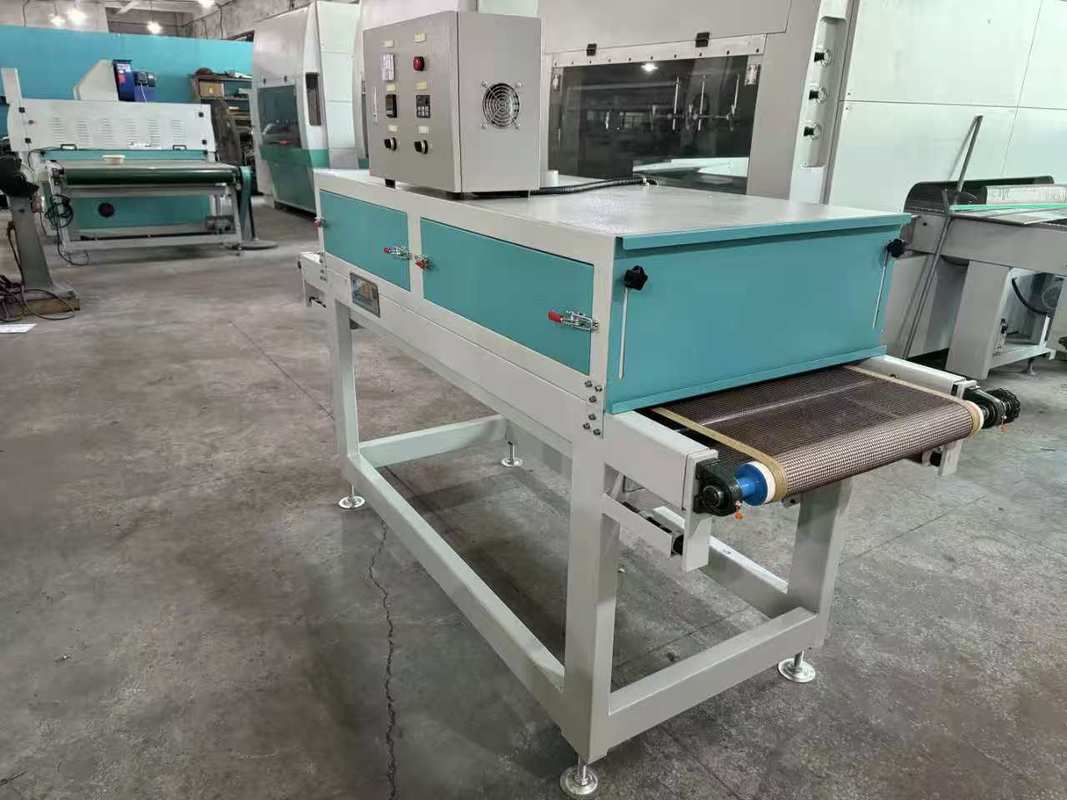

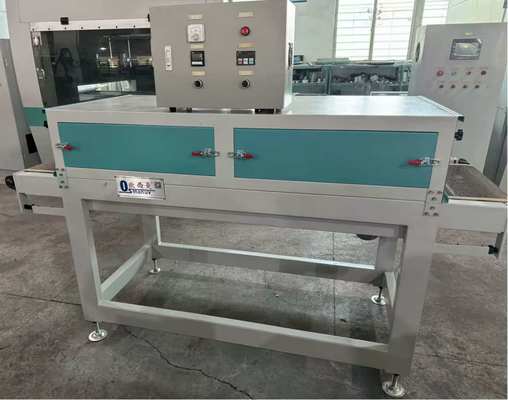

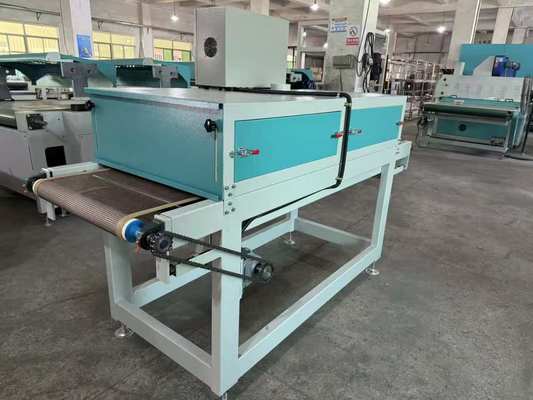

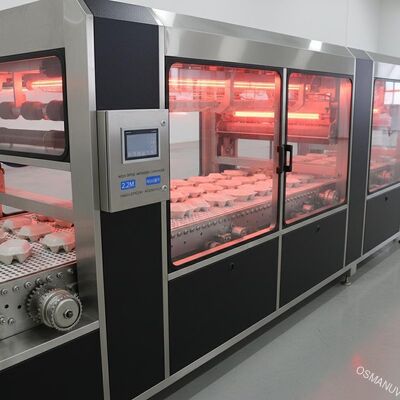

High-Speed Energy-Efficient 2.2M Infrarood droogconveyor voor gevormde pulp oppervlakte coating

Hoge-snelheid energie-efficiënte 2,2M infrarood droogtransportband voor oppervlaktecoating van gevormde pulp

Samenstelling van de productielijn

Dit hogesnelheids infrarood droogtransportbandsysteem is speciaal ontworpen voor continu drogen van oppervlaktegecoate gevormde pulp producten en bestaat uit:

• Invoer transportband sectie: Variabele snelheidsinvoerband met productafstandregeling voor consistente belading en naadloze integratie met upstream coatingapparatuur

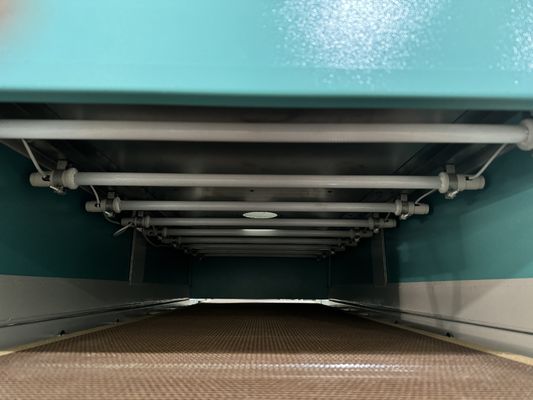

• Hoofd infrarood droogkamer: Robuuste tunnelstructuur met middengolf infrarood emitter arrays voor gerichte verwarming

• Multi-zone IR verwarmingssysteem: Onafhankelijk geregelde IR emitter zones voor een geoptimaliseerd droogprofiel over de productbreedte

• Hete lucht circulatie assistentie systeem: Geïntegreerde geforceerde luchtcirculatie om de warmteverdeling te verbeteren en de verdamping van oplosmiddelen/vocht te versnellen

• Uitlaat & vochtigheidsregelsysteem: Gereguleerde dempers en vochtverwijderingsventilatoren voor efficiënte verwijdering van verdampt oplosmiddel en waterdamp

• Koelsectie: Omgevings- of geforceerde luchtkoelzone om de oppervlaktetemperatuur van het afgewerkte product te stabiliseren vóór productbehandeling

• Uitvoer transportband sectie: Variabele snelheidsuitvoerband met optionele stapelaar voor georganiseerde verzameling van gedroogde producten

• Gecentraliseerd PLC besturingskast met HMI: Touchscreen interface voor volledige parametercontrole, opslag van recepten en real-time productiebewaking

• Variabele frequentieaandrijvingen (VFD's): Precisie motor snelheidsregeling voor transportband- en ventilatorsystemen

Productomschrijving

De Hoge-snelheid Energie-efficiënte 2,2M Infrarood Droogtransportband is een professioneel industrieel droogsysteem, speciaal ontworpen voor het snel en uniform drogen van watergedragen en oplosmiddelgedragen oppervlaktecoatings op gevormde pulp producten zoals serviesgoed (borden, kommen, lunchboxen, dienbladen), industriële verpakkingsinzetstukken, voedselverpakkingen en andere gecoate pulpartikelen. Door gebruik te maken van middengolf infrarood verwarmingstechnologie, levert deze apparatuur snelle, gerichte warmte direct aan het gecoate oppervlak, waardoor de verdamping van vocht en de uitharding van de coating met hoge energie-efficiëntie wordt versneld-3. De direct geabsorbeerde infrarood energie verwarmt snel de coatinglaag zonder dat de gehele omringende lucht in de werkplaats verwarmd hoeft te worden, wat aanzienlijk energieverspilling en operationele kosten vermindert. Het geïntegreerde hete lucht circulatie assistentie systeem verbetert de warmte-uniformiteit, waardoor problemen zoals pinholes en onvolledige uitharding worden voorkomen. Met verwerkingssnelheden tot 30 m/min is deze hogesnelheids 2,2 meter brede infrarood droogtransportband de ideale keuze voor fabrikanten van pulpproducten met een middelgroot tot hoog volume die de doorvoer willen verbeteren met behoud van een consistente, hoogwaardige oppervlakteafwerking en minimaal energieverbruik.

Technische parameters

Toepassing

Ideaal voor continu drogen van oppervlaktegecoate gevormde pulp producten in diverse industriële sectoren:

• Gevormd pulp serviesgoed: Drogen van watergedragen en oplosmiddelgedragen barrièrecoatings op borden, kommen, lunchboxen, bekers, dienbladen en voedselverpakkingen — zorgen voor een uniforme uiteindelijke vochtinhoud zonder kromtrekken of verkleuring

• Papierkarton verpakkingen: Drogen van functionele en decoratieve coatings op kartonnen verpakkingen, clamshells, dozen en cartons

• Industriële pulp vorming: Drogen van coatings op inzetstukken voor elektronicaverpakkingen, trays voor auto-onderdelen en andere gevormde vezel industriële componenten

• Gecoate pulp producten: Elk gevormd pulp artikel dat snel en efficiënt drogen van op het oppervlak aangebrachte coatings vereist

• Meubelpaneel componenten: Drogen van primers en aflakken op meubelplaten, kastdeuren en decoratieve panelen (tot 2200 mm breedte)

• Productieomgevingen met hoog volume: Continue productielijnen die hoge doorvoer, minimale stilstand en energie-efficiënte werking vereisen

Maatwerk

De lijn is volledig aanpasbaar om te passen in specifieke fabrieksruimte, productievolume, productgeometrie en coatingvereisten. Standaard aanpassingsopties omvatten:

• Effectieve werkbreedte: Standaard 2200 mm configuratie volledig instelbaar van 600 mm tot 2600 mm om te voldoen aan specifieke productbreedtes en lay-outbeperkingen van de fabriek

• Totale lijnlengte: Transportbandlengte aanpasbaar van 6 meter tot 20+ meter op basis van vereiste droogtijd en lijnsnelheid

• Aantal verwarmingszones: Onafhankelijk geregelde zones aanpasbaar van 2 tot 6 op basis van coatingtype en gewenst droogprofiel

• IR emitter selectie: Keuze uit middengolf of verre infrarood emitters op basis van absorptiekenmerken van de coatingformulering

• Type transportband: Teflon gaasband, roestvrijstalen gaasketting of aangepast bandmateriaal op basis van productbehandelingsvereisten en temperatuurbestendigheid

• Ontwerp hete lucht circulatie: Aanpasbaar luchtstroompatroon (van boven naar beneden, van beneden naar boven, of combinatie) op basis van productgeometrie en oriëntatie van het gecoate oppervlak

• Configuratie uitlaatsysteem: Vaste of variabele snelheidsuitlaatventilatoren, handmatige of automatische vochtigheidsregeling

• Integratiemogelijkheden: Directe integratie met upstream coatingapparatuur (rolcoaters, spuitlijnen, gordijncoaters) en downstream afwerkings-/verpakkingssystemen

• Configuratie voeding: 380V/50Hz (standaard), 220V/60Hz (Noord-Amerika), 460V/60Hz, of andere regionale vereisten

• Speciale certificeringen: CE, UL, CSA, EAC certificatie opties voor naleving van internationale export

• Koelsectie: Lengte en configuratie van de omgevings- of geforceerde luchtkoelzone op basis van productbehandelingsvereisten

• Bewaking op afstand & data connectiviteit: Optionele IoT connectiviteit voor real-time prestatiebewaking en meldingen voor voorspellend onderhoud

• Integratie cleanroom: Roestvrijstalen constructie en HEPA-gefilterde uitlaat voor medische/farmaceutische toepassingen

Kenmerken

• 2,2 meter breed formaat capaciteit: Verwerkt grote gevormde pulp producten en panelen tot 2200 mm breedte in één enkele doorgang, waardoor secundaire verwerking overbodig wordt en de lijnefficiëntie toeneemt

• Hoge-snelheid continu drogen: Transportbandsnelheden tot 30 m/min met multi-zone IR verwarming ondersteunen productie met hoog volume met behoud van consistente droogkwaliteit

• Snelle respons infrarood verwarming: Middengolf infrarood emitters leveren snelle opwarmtijden (seconden), bereiken bijna onmiddellijk volle kracht voor nauwkeurige procescontrole — aanzienlijk verminderd stationair energieverbruik vergeleken met conventionele ovens

• Energie-efficiënte werking: Directe IR verwarming brengt energie rechtstreeks over naar het gecoate oppervlak zonder de gehele ovenruimte te verwarmen, wat resulteert in tot 30% lager energieverbruik vergeleken met conventionele heteluchtovens-

• Superieure coatingafwerking: Middengolf IR heeft een sterke wateraffiniteit, wat zorgt voor efficiënte verdamping van vocht en voorkomt oppervlakte defecten zoals pinholes, blaarvorming of onvolledige uitharding-

• Uniforme temperatuurverdeling: Verspringende IR emitter array gecombineerd met hete lucht circulatie assistentie elimineert koude plekken en zorgt voor consistente droging over de gehele 2200 mm werkbreedte

• Gebruiksvriendelijke PLC besturing: Intuïtieve touchscreen interface met receptbeheer maakt directe oproep van geoptimaliseerde droogparameters voor verschillende producttypen en coatingformuleringen mogelijk, waardoor omsteltijd en operatorfouten worden verminderd

• Lage operationele kosten: Lager energieverbruik, minimale onderhoudsvereisten en langdurige kwarts emitters verlagen de totale eigendomskosten vergeleken met gasgestookte of conventionele elektrische ovens

• Compacte tunnelontwerp: Modulaire constructie vermindert de benodigde vloeroppervlakte en maximaliseert de droogefficiëntie

Ondersteuning en diensten

• Installatie & inbedrijfstelling: Professionele on-site installatieondersteuning inclusief nivellering, uitlijning, transportband kalibratie, temperatuurprofilering en volledige lijnintegratie met bestaande coatingapparatuur

• Operator trainingsprogramma's: Uitgebreide training over machinebediening, parameterinstelling (temperatuur, transportbandsnelheid, luchtstroom), onderhoudsprocedures, veiligheidsprotocollen en receptbeheer

• Technische hotline & ondersteuning op afstand: 24/5 technische assistentie op afstand via telefoon, e-mail en IoT-enabled diagnostiek op afstand voor snelle probleemoplossing

• Preventieve onderhoudsplannen: Geplande inspectie-, kalibratie- en vervangingsdiensten voor componenten om de uptime te maximaliseren en de levensduur van de apparatuur te verlengen

• Procesoptimalisatie consultancy: Deskundige begeleiding bij het optimaliseren van droogparameters voor specifieke coatingformuleringen, inclusief temperatuurprofilering, afstemming van de transportbandsnelheid en strategieën voor vochtigheidsregeling

• Documentatiepakket: Uitgebreide technische documentatie inclusief bedieningshandleiding, onderhoudsgids, elektrische schema's, PLC programma back-up en CE-verklaring

• Beschikbaarheid reserveonderdelen: Levenslange levering van originele reserveonderdelen, waaronder IR emitters, banden, aandrijvingen, ventilatoren, sensoren en besturingscomponenten via een wereldwijd distributienetwerk

• Verlengde garantie: Optionele 24-maanden of 36-maanden verlengde garantie dekking beschikbaar op aanvraag

Verpakking en verzending

• Verpakking: Voorgemonteerde modules (préfabricage secties van transportband en verwarmingstunnel) verminderen de assemblage tijd ter plaatse; verzonden op versterkte export houten pallets met schokbestendige materialen en vochtwerende folie. Gevoelige componenten (PLC kast, IR emitters, aandrijvingen) zijn individueel verpakt en in aparte beschermende containers verpakt

• Verzendopties: Wereldwijde verzending via zeevracht (standaard 20ft/40ft containers, LCL beschikbaar), luchtvracht voor dringende leveringen, of landtransport voor regionale zendingen

• Levertijd: 30 – 45 dagen voor standaard configuraties; 45 – 60 dagen voor aangepaste configuraties (inclusief aangepaste breedte, extra verwarmingszones, of speciale bandmaterialen)

• Laadhaven: Grote Chinese havens (Shanghai, Ningbo, Shenzhen, Guangzhou, Qingdao) met volledige exportdocumentatie, waaronder handelsfactuur, paklijst, vrachtbrief, CE-certificaten en gedetailleerde paklijst

• On-site assemblage: Speciaal installatieteam met 1-2 weken on-site assemblage, uitlijning, kalibratie en operationele validatie vóór acceptatie door de klant

Veelgestelde vragen

V: Welke soorten coatings kunnen met deze apparatuur worden gedroogd?
A: Deze IR droogtransportband is compatibel met een breed scala aan coatingformuleringen — voornamelijk watergedragen barrièrecoatings en oplosmiddelgedragen coatings die veel worden gebruikt in gevormde pulp toepassingen. Middengolf IR is bijzonder effectief voor watergedragen coatings vanwege de sterke affiniteit met watermoleculen, wat zorgt voor efficiënte vochtverwijdering zonder het substraat te beschadigen-. UV-uithardbare coatings worden beter verwerkt op UV-uithardingssystemen; raadpleeg ons technische team voor toepassingsspecifieke aanbevelingen.

V: Wat is de effectieve werkbreedte van 2,2 meter? Kan dit worden aangepast?
A: Ja, de machine is volledig aanpasbaar. Hoewel 2200 mm onze standaard aanbevolen breedte is voor grote gevormde pulp producten, bieden we effectieve werkbreedtes van 600 mm tot 2600 mm. De gehele lijnconfiguratie — inclusief transportbandbreedte, emitter array lay-out en tunnelafmetingen — wordt dienovereenkomstig aangepast om optimale drooguniformiteit over uw specifieke productafmetingen te garanderen.

V: Hoe verhoudt infrarood drogen zich tot hete lucht drogen voor gevormde pulp coatings?
A: Infrarood drogen biedt aanzienlijke voordelen voor gecoate gevormde pulp. IR brengt warmte direct over naar het gecoate oppervlak zonder de omringende lucht te verwarmen, wat resulteert in tot 30% lager energieverbruik vergeleken met conventionele heteluchtovens-. Bovendien biedt IR snellere reactietijden (seconden versus minuten), nauwkeurigere temperatuurregeling en vermindert het oppervlakte defecten zoals pinholes en blaarvorming die kunnen optreden bij ongecontroleerd hete lucht drogen.

V: Is een koelsectie noodzakelijk na infrarood drogen?
A: Ja, een koelzone wordt aanbevolen voor de meeste toepassingen. Na het verlaten van de hogetemperatuur droogzone, vereisen de coating- en substraatoppervlakken gecontroleerde koeling vóór behandeling om warmtegerelateerde vervorming of schade te voorkomen. Onze systemen omvatten aanpasbare koelsecties van 1-2 meter met omgevings- of geforceerde luchtkoelingsopties.

V: Kan deze lijn worden geïntegreerd met automatische coatingapparatuur?
A: Absoluut. De lijn is ontworpen als een modulair systeem dat naadloos integreert met upstream coatingapparatuur zoals rolcoaters, spuitcoatlijnen, gordijncoaters en automatische doseersystemen. Ons engineeringsteam biedt volledige ondersteuning voor integratieplanning om een soepele materiaalstroom van coatingapplicatie via droging tot de uiteindelijke verzameling te garanderen.

V: Wat is het typische energieverbruik?
A: Het energieverbruik varieert afhankelijk van het aantal verwarmingszones, de bedrijfstemperatuur, de transportbandsnelheid en de productdoorvoer. Het geïntegreerde hete lucht circulatie assistentie systeem optimaliseert het energiegebruik door verwarmde lucht binnen de tunnel te recirculeren, waardoor uitlaatverliezen worden verminderd. Optionele warmteterugwinningssystemen kunnen de energiekosten verder verlagen met maximaal 20%. Voor specifieke schattingen van het energieverbruik op basis van uw productieparameters, vraag een aangepaste prestatieberekening aan bij ons verkoop-engineeringsteam.

V: Wat is de garantieperiode?
A: Standaard garantie is 12 maanden vanaf de datum van inbedrijfstelling, die fabricagefouten in materialen en vakmanschap dekt. De garantie omvat alle elektrische, mechanische en structurele componenten (exclusief verbruiksartikelen zoals banden, IR emitters buiten hun levensduur, en slijtageonderdelen). Verlengde garantieopties (24 of 36 maanden) zijn beschikbaar op aanvraag.

V: Kan de machine verschillende producthoogtes/vormen aan?
A: Ja, de vrije ruimte voor producthoogte is standaard instelbaar tussen 80-180 mm. Voor diepere producten of onregelmatige vormen kunnen aangepaste aanpassingen worden gemaakt, waaronder een verhoogde vrije ruimte en aangepaste IR emitter positionering om uniforme droging over complexe productgeometrieën te garanderen.
