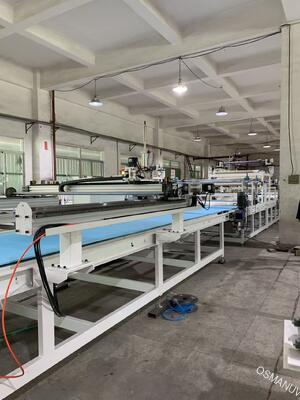

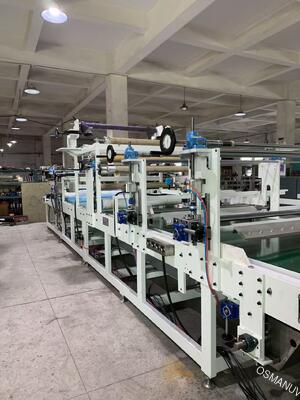

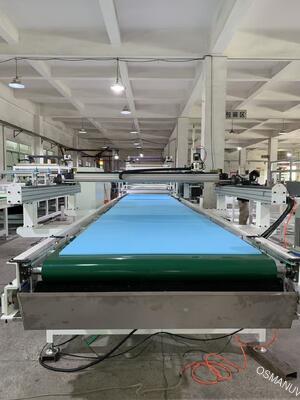

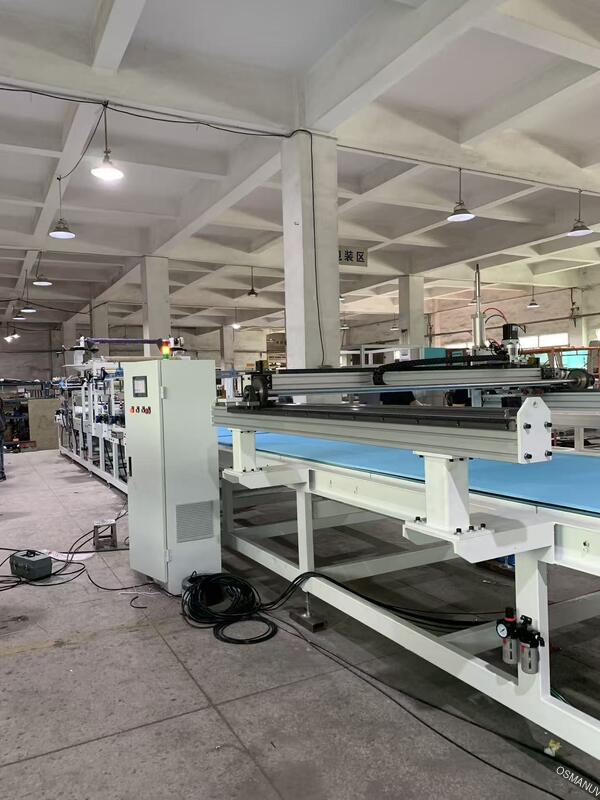

High-precision Knife-Over-Roll Coating Line voor XPS Foam Board-oppervlakkenniveling & -glijdend
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-GT-800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | HOUTEN KIST |
| Levertijd: | 30 ~ 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Controlesysteem: | PLC-besturing met touchscreen | Snelheid productielijn: | 0-10m/min |
|---|---|---|---|
| Max coatingbreedte: | 600 mm | Coatingtype: | Schrootcoating |
| Verwerkingsdikte: | 380mm | Machineafmetingen: | Lengte 4000 mm x breedte 1500 mm x hoogte 1800 mm |
| De waaier van de deklaagdikte: | 1 tot 100 micron | Algemene afmetingen: | 3000 mm lang × 1500 mm breed × 1400 mm hoog |
| Markeren: | Machines voor het coachen van foamplaten van XPS,met behulp van een mes-over-roll coating line,met een vermogen van niet meer dan 50 W |
||
Productomschrijving
High-precision Knife-Over-Roll Coating Line voor XPS Foam Board-oppervlakkenniveling & -glijdend
1Samenstelling van de productielijn
De volledige geïntegreerde coatingslijn bestaat uit de volgende modules:
| Module | Beschrijving |
|---|---|
| 1. Automatische invoerconveyor | Rol- of bandvervoerder met zijleidingen voor nauwkeurige positionering van het XPS-bord. |
| 2Eenheid voor oppervlaktevoorbehandeling (optioneel) | Corona, plasma of vlambehandelingsmiddel om de oppervlakte-energie te verhogen voor een betere coatingslijm. |

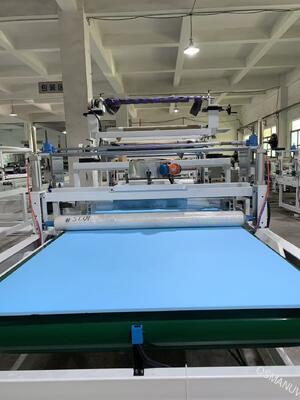

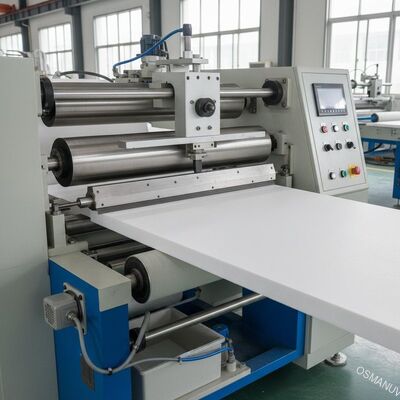

| 3. Knife-Over-Roll Coating Station | Precision doctor blade (scraper) met verstelbare splitsing en hoge-precision backing roller. |
| 4. Versorgingssysteem voor coatingsmateriaal | Pomp- en circulatiesysteem met viscositeitscontrole en filtratie. |
| 5. Het vlakken en drogen van de conveyor | Multi-zone hete lucht- of IR-drogetunnel voor snelle harding. |
| 6Koelzone. | Gedwongen omgevingsluchtkoeling om het gecoate bord te stabiliseren. |
| 7Automatische stapel-/ontladingseenheid | Pneumatische of servo aangedreven stapler voor afgewerkte panelen. |
| 8Centrale bedieningskast met HMI | PLC-gebaseerd systeem met touchscreen voor parameterinstelling, receptopslag en realtime monitoring. |
2. Productbeschrijving
Onze High-Precision Knife-Over-Roll Coating Line is speciaal ontworpen voor het aanbrengen van uniforme cement, polymeer of acryl coatings op XPS-schuimplaten.Met behulp van een stijf medisch mes (schraper) dat nauwkeurig boven een precisie-aardingsrol is geplaatstHet systeem vult de oppervlakteporen, verbergt de schuimtextuur en creëert een perfect gladde,niveaubasis voor afwerkingssystemen voor isolatie aan de buitenzijde (EIFS)Met een verstelbare lijnsnelheid en coatingsdikte biedt het een superieure oppervlakkegehalte en materiaalbesparing.
3. Technische parameters (tabelformaat)
| Categorie | Parameter | Specificatie / Beschrijving |
|---|---|---|
| Afmetingen van het werkstuk | Max. Breedte van het bord | Aanpasbaar (Standaard: 600 mm, 1200 mm, 1350 mm) |
| Lengte van het bord | Onbeperkt (continuous process) | |
| Dichtte van het bord | 10 ¢ 200 mm (verstelbare rolsplitsing) | |
| Parameters van de coating | Beschermingsmethode | met een breedte van niet meer dan 50 mm |
| Dikte van de coating (nat) | Aanpasbaar van 0,5 mm tot 10 mm (stapsloze aanpassing via micrometer) | |
| Tolerantie van de coatingsdikte | ±0,1 mm over de gehele breedte | |
| Viscositeit van het coatingsmateriaal | Geschikt voor een lage tot hoge viscositeit (100 ¥ 100.000 cP) | |
| Mechanische specificaties | Bladmateriaal | Verhard roestvrij staal of wolfraamcarbide punt (facultatief) |
| Diameter van de rugrol | Ø200 ?? Ø300 mm, nauwkeurig gegraven, gechroomd | |
| Versnellingssnelheid | 1 ¢ 20 m/min (frequentieomvormer bediend) | |
| Drooggedeelte | Droogmethode | Warme luchtcirculatie (gas- of elektrische verwarming) |
| Temperatuurbereik voor het drogen | Omgevingsruimte 150°C (zonecontrole) | |
| Tunnellengte | Aanpasbaar (Standaard: 6m, 8m, 12m) | |
| Nut en veiligheid | Stroomvoorziening | 380V / 415V, 3-fase, 50/60Hz (aanpasbaar) |
| Gecomprimeerde lucht | 6·8 bar, droog en schoon | |
| Veiligheidskenmerken | Noodstop, overbelastingbescherming, veiligheidsbeveiliging | |
| Controle | HMI | 7- of 10-inch kleuren touchscreen, opslag van recepten, gegevenslogging |
4. Toepassing
-
Buitenste wandisolatieplaten (EIFS) ️ met basislaag of kleefmortier op XPS.
-
Decoratieve XPS-panelen ️ bekleding met gekleurde acrylverwerking of textuurvolle afwerking.
-
Industriële schuimcomponenten toevoeging van antistatische, brandvertragende of beschermende coatings.
-
Onderlaag voor vloerbedekkingen ️ glad maken van het oppervlak van vloerverwarmingsplaten van XPS.
-
Dakscheidingsplaten ° met weerbestendige bovenkleding.
5. Aanpassing
Deze coatingslijn is zeer aanpasbaar aan uw exacte product specificaties en productie vereisten:
-
Boardbreedte en gereedschap ️ De breedte van de coating kan worden aangepast van 300 mm tot 2400 mm; de lemmenhouders en zijdammen zijn op maat gemaakt.
-
De mechanisme voor het gat tussen de dokterbladen kan worden aangepast voor extreem dunne (0,2 mm) of dikke (tot 15 mm) natte films.
-
Bladtype Opties zijn flexibel stalen blad, stijf vierkantblad of verstelbaar twee-blad schrapersysteem.
-
Configuratie van de droogtunnel: Lange, aantal zones, verwarmingsmethode (gas/elektrisch/stoom) en koelgedeelte kunnen worden aangepast.
-
Integratie Kan worden aangepast om te worden verbonden met upstream XPS-extrusielinjecten of downstream snij- / verpakkingsapparatuur.
-
Materialenvoorziening Automatisch voedingssysteem met roermachine, tandwielpomp of schroefpomp op basis van de coatingviscositeit.
6. Belangrijkste kenmerken
-
Superieure oppervlakkegehalte
-
Grote dikte verstelbaarheid Micrometer-gecontroleerde bladkloof maakt onmiddellijke verandering van de coatingdikte mogelijk zonder vervanging van gereedschap.
-
Hoge materiaaldoeltreffendheid Knife-over-roll coating verspilt minder materiaal in vergelijking met spray- of gordijncoating, waardoor kosten worden bespaard.
-
Robuuste industriële constructie ¢ Zwaar werkend stalen frame, corrosiebestendige oppervlakken, ontworpen voor 24/7 werking.
-
Gemakkelijk schoonmaken en onderhouden ️ Snel loslatende lemmen en een toegankelijke coatingtrog vereenvoudigen de kleur- of materiaalwisseling.
-
Energie-efficiënte drooging
7. Ondersteuning en diensten
-
Voorverkooptechniek Gratis ontwerp van de lay-out, lijnsimulatie en haalbaarheidstesten van de coating.
-
Installatie en inbedrijfstelling
-
Opleiding Omvattende opleiding voor operators en onderhoudspersoneel.
-
De garantie is 18 maanden op de hoofdmachine, 12 maanden op de elektrische onderdelen.
-
Na-verkoopsteun ️ Levenslang technisch advies, levering van reserveonderdelen en diagnostiek op afstand via videogesprek.
8Verpakking en verzending
-
Verpakking Elke module wordt uit elkaar gehaald, in roestvrije olie gewikkeld, met rekfilm verzegeld en in exportklasse plywoodkisten met schuimbescherming verpakt.
-
Markering Verzendingsmerken, opheffingspunten en kwetsbare etiketten zijn duidelijk aangegeven.
-
Verzending Verzending via zee (FOB, CIF, EXW) of lucht voor dringende bestellingen. Volledige douanedocumentatie (commerciële factuur, verpakkingslijst, vrachtbrief) verstrekt.
-
Levertyd Standard op maat gemaakte modellen: 10 12 weken na orderbevestiging.
9. Veelgestelde vragen
V1: Welke soorten coatingmaterialen kan deze lijn op XPS toepassen?
A: Het werkt perfect met cementmortels (EIFS-laag), acrylverwerkingen, polymergewijzigde kleefstoffen, pleisters op basis van gips en zelfs vlamvertragende verven.Het viscositeitsbereik is breed., en het pompsysteem kan dienovereenkomstig worden aangepast.
V2: Schadeert de lijn het zachte XPS-schuimoppervlak?
De achterrol is zacht (rubber of polyurethaan) om het schuim te beschermen, terwijl het dokterblad alleen contact heeft met de coatingpasta.De transportband heeft ook lage drukcontactpunten.
V3: Hoe verzekert u zich van een consistente coatingsdikte over de gehele plaatbreedte?
A: De met precisie gegronde achterrol, gecombineerd met een stijve lemmahouder en micrometerregeling aan beide uiteinden, zorgt voor een lineaire vlakheid van het lemma binnen ±0,05 mm over de volledige breedte.Automatische slijtagecompensatie van het blad (optioneel) verbetert de consistentie verder.
V4: Kan deze machine twee lagen (bijv. laag + laag) in één keer aanbrengen?
A: Een tweekoppige configuratie (twee schraperstations) kan worden aangepast om onmiddellijk na de eerste drogen- of halfdrogenfase een tweede laag aan te brengen, waardoor ruimte en handlingstijd worden bespaard.
V5: Wat is de typische droogtijd voor een 3 mm cementlaag op XPS?
A: Bij 80°C met gedwongen luchtcirculatie duurt het drogen ongeveer 10 ̊15 minuten, afhankelijk van het vochtgehalte.
V6: Biedt u een proefmonster aan?
A: Ja. Stuur ons uw XPS-platen en coatingsmateriaal, en we zullen testen uitvoeren in onze laboratoriumfaciliteit. We zullen gecoate monsters, geoptimaliseerde procesparameters en een video-rapport leveren.
