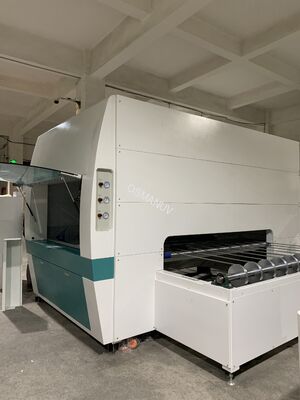

Hogesnelheid geautomatiseerde spuitcoatingslijn voor meubelpanelen – 5-20 m/min productie met aanpasbare spuitpistoolconfiguratie voor MDF & spaanplaat

 Automatische high-speed spuitcoatingslijn voor meubelpanelen 5-20 m/min Productie met aanpasbare pistoolconfiguratie voor MDF & Particleboard

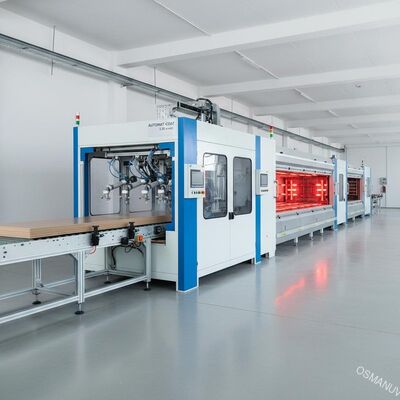

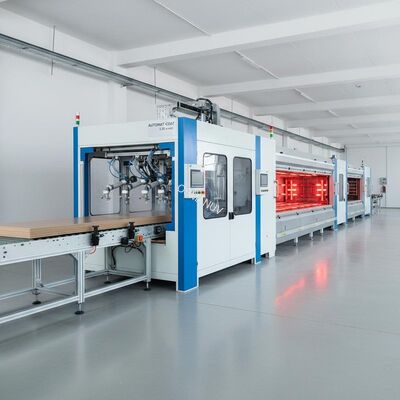

Samenstelling van de productielijn

Onze geautomatiseerde productielijn voor spuitverf voor meubelpanelen is een volledig geïntegreerd, modulair systeem dat is ontworpen voor continue, hoogwaardige oppervlakteafwerking.samenstelling van de productielijnomvat:

1. Automatische voedingsconveyor:Rol- of bandtransportvoertuig voor gladde panelenvoeding.

2. De stofverwijderings- en ionisatie-eenheid:Brush roller + luchtmes om het paneeloppervlak schoon te maken en statische stoffen te elimineren voor een optimale coating adhesies.

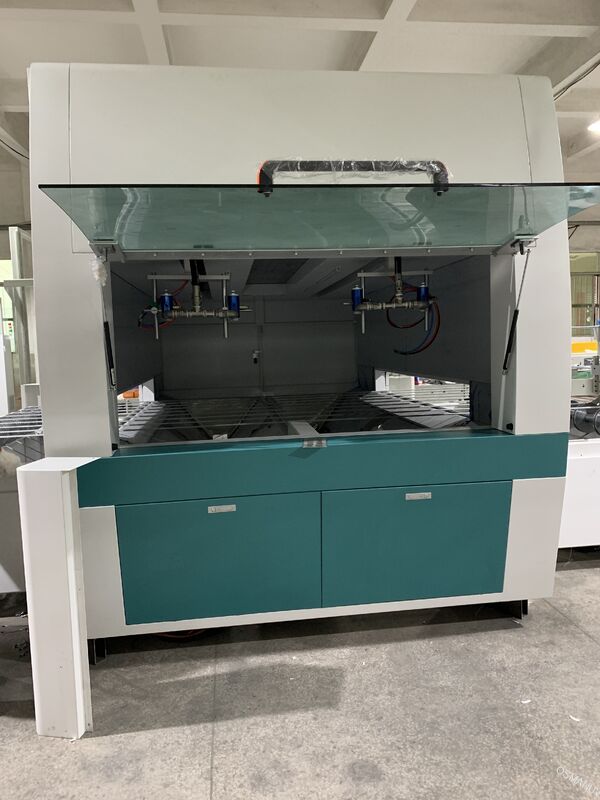

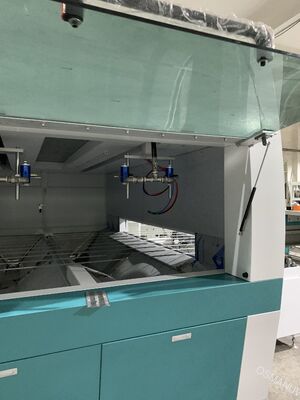

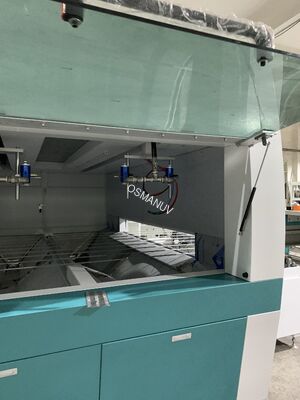

3. Precision Roller Coater / Spray Coating Chamber:Uitgerust met wisselende sproeipistolen (2-8 stuks) voor eenvormige toepassing van primers, topcoats of UV-coatings.

4. Verfvoorziening en circulatiesysteem:Pneumatische diafragmapompen met precisiedrukregulatoren en verftanks van roestvrij staal (20-40L).

5. Niveautunnel:Hierdoor kunnen de gecoate panelen voor het drogen een gladder oppervlak krijgen.

6. Droog-/hardingsoven:Modulaire IR-drogen of UV-hardtunnel met zone-temperatuurregeling (omgeving tot 120°C).

7. Luchtkoeling:Gedwongen luchtkoeling om de temperatuur van het paneel na het drogen te verlagen.

8. Automatische lossen en stapelen:Verzamelt afgewerkte panelen voor verpakking.

9. Gecentraliseerd PLC-besturingspaneel:HMI met touchscreen (Mitsubishi/Delta) voor het regelen van de lijnsnelheid, de sprayparameters, de temperatuur en de opslag van recepten.

Opmerking: De lijnconfiguratie – met inbegrip van het aantal sproeipistolen, de lengte van de oven en de opstelling van de vervoerband – isvolledig aanpasbaarom aan uw specifieke productieruimte- en outputbehoeften te voldoen.

Productbeschrijving

OnzeAutomatische productielijn voor spuitcoatingis een efficiënt, continu afwerkingssysteem dat speciaal is ontworpen voor het aanbrengen van uniforme oppervlaktecoatings op platte meubelpanelen zoals MDF, splijtplaten, multiplex, massief hout,en composietplatenHet is ideaal voor primers, basecoats, topcoats, UV-heersbare verven en waterbasiscoatings.

Het systeem maakt gebruik vanmet een spuitmechanismeDe kanonnen bewegen heen en weer over het paneeloppervlak terwijl het paneel op een vervoerband met variabele snelheid reist.Dit zorgt voor volledige dekking met verstelbare overlap en minimale oversprayHet verfvoorzieningssysteem is voorzien van drukstabilisatie en optioneel circuleren voor een consistente viscositeit en doorstroming.

Na het besproeien gaan de panelen door een gelijkstellende tunnel voor de afvoer van de coating en komen ze vervolgens in een modulaire droog-/hardingsoven.IR-lampen of warme lucht zorgen voor zoneverwarming (omgeving tot 120°C) om de coating snel te hoedenEen luchtkoelingssectie brengt de panelen op temperatuur voor automatische stapeling.

De belangrijkste voordelen zijn:

• Hoge productiesnelheid(tot 20 m/min)

• Eenvormige laagdikte(5-50 micron verstelbaar)

• Verminderd verf afval(tot 30% besparing ten opzichte van handmatig sproeien)

• Consistente kwaliteitmet PLC-gecontroleerde herhaalbaarheid

De lijn is:volledig aanpasbaarom verschillende paneldimensies, coatingstijden en productiecapaciteiten te verwerken, van beginnende modellen tot volledig geautomatiseerde hogesnelheidslijnen.

Technische parameters

In de volgende tabel worden de specificaties voor standaardconfiguraties beschreven.Uitgebreide aanpassingis beschikbaar om aan uw unieke afmetingen van het paneel, coatingsmaterialen en doorvoerdoelen te voldoen.

Toepassing

Deze geautomatiseerde spuitlaaglijn wordt veel gebruikt in de meubel- en houtproductenindustrie voor:

• Panelmeubilair:MDF, splinterplaten, multiplex, massief houten panelen voor kasten, kasten, bureaus en planken.

• Vervaardiging uit:Muurpanelen, plafondpanelen, deuren en wainscoting.

• Ingenieursvloeren:Primering en bovenkleuring van hout-plastic composiet (WPC) of massief houten vloeren.

• Keukenkastjes en badkamer vanities:Het aanbrengen van primers, basecoats en UV-topcoats voor vochtbestendigheid.

• Kantoormeubelen:Desktops, afschermingspanelen en opslagruimtes.

• Muziekinstrumenten en ambachtelijke voorwerpen:Vlakke panelen voor gitaren, luidsprekers en decoratief ambacht.

Aanpassing

We begrijpen dat elke meubelfabriek unieke paneldimensies, coating vereisten en productie layouts heeft.Onze geautomatiseerde spuitcoatingslijnen zijn zeer aanpasbaar:

1. Werkwijdte: Aanpasbaarvan 650 mm tot 2500 mm om aan uw maximale panelenbreedte te voldoen.

2. Configuratie van het spuitpistool: Aanpasbaaraantal kanonnen (2-12), wisselende slaglengte en kanonnenhoek voor randcoating of 5-zijdecoating.

3. Type vervoerband:Keuze uit een roestvrijstalen gaasband, een teflonband of een zware rollentransportband voor verschillende gewichten van de panelen en verschillende coatings.

4. Droog-/hardingssysteem: Aanpasbaarselectie van IR-drogen, UV-harding, warmluchtconvectie of hybride combinatie op basis van de chemie van uw coating (water, oplosmiddel, UV).

5. Temperatuurzones: Aanpasbaaraantal verwarmingszones en temperatuurprofielen voor meerfasedrooging.

6. Verfleveringssysteem: Aanpasbaarvan eenvoudige druktanks tot volledig circulerende systemen met automatische viscositeitsregeling en kleurveranderend spoelen.

7. Automatiseringsniveau:Van semi-automatische handbediening tot volledig automatische PLC met afstandsbewaking, receptbeheer en gegevenslogging.

8. Uitlaat- en oversprayherstel: Aanpasbaarwatergordijnen of droogfiltersystemen om te voldoen aan de lokale milieuvoorschriften.

9. Invoer-/uitvoertabellen: Aanpasbaarlengtes en hoogten om te integreren met bestaande vervoerbanden of stapelsystemen.

10. Materiaalconstructiestandaard poederbedekt staal ofaanpasbaarroestvrij staal (SUS 304) voor natte gebieden of cleanroomomgevingen.

Kenmerken

• Reciprocating Spray Technology:Servo aangedreven rails met verstelbare slagkracht, snelheid en overlap zorgen voor een gelijkmatige dekking op panelen van verschillende breedten.

• Hoge overdrachtsdoeltreffendheid:HVLP of precisie-automatische pistolen minimaliseren overspray, waardoor 20-30% verf wordt bespaard in vergelijking met handmatig sproeien.

• PLC-precisiecontrole:Bewaar maximaal 100 recepten voor verschillende paneldimensies en coatingtypen; een enkele aanraking vermindert de stilstandstijd.

• Automatische verfcirculatie:Optioneel circulatiesysteem zorgt voor een constante viscositeit en voorkomt dat pigment zich afzet voor een hoogwaardige afwerking.

• Gezoniseerde droogcontrole:Een onafhankelijke temperatuurregeling voor elke IR- of UV-zone zorgt voor een optimale harding zonder verbranding of onderharding.

• Energiebesparend ontwerp:Geïsoleerde ovenpanelen en automatische stationaire modus verminderen het energieverbruik tijdens productiepauzes.

• Snelle kleurverandering:Optioneel spoelsysteem voor snel schoonmaken tussen kleurenveranderingen (5-10 minuten).

• Alomvattende veiligheid:Noodsluitingen, motoroverbelastingbescherming, overtemperatuurbescherming en veiligheidssluitingen op toegangsdeuren.

• Gemakkelijk onderhoud:Het modulaire ontwerp maakt snelle toegang tot sproeipistolen, pompen en filters voor reiniging en vervanging mogelijk.

• Stofvrije omgeving:Een gesloten sproeikamer met uitlaatventilator en oversprayverzameling zorgt voor een schone werkomstandigheden.

Ondersteuning en diensten

• Voorverkoopconsultatie:We analyseren uw panelen specificaties, coating materialen, en productiedoelen om de optimaleaangepastLijnconfiguratie.

• Monstertesten:Test uw panelen met uw verven in ons demonstratiecentrum om de coatingkwaliteit en productiesnelheid te controleren voordat u ze koopt.

• Layoutontwerp:Onze ingenieurs geven 2D/3D layout tekeningen voor uw fabriek vloer, met inbegrip van elektrische en lucht vereisten.

• Installatie en ingebruikname:Installatie, kalibratie en integratie met uw bestaande productielijn door onze ervaren technici.

• Uitgebreide opleiding:Hands-on training voor uw bedieners en onderhoudspersoneel over het bedienen van machines, het programmeren van recepten, schoonmaken en preventief onderhoud.

• Garantie:12 maanden voor de gehele machine (mechanische onderdelen), 6 maanden voor elektrische onderdelen.

• Ondersteuning op afstand:24/7 online technische ondersteuning via telefoon, e-mail, WhatsApp of videogesprek.

• Onderdelen:Garandeerde beschikbaarheid van originele reserveonderdelen met snelle verzending (2-7 dagen via luchtkoerier).

Verpakking en verzending

• Verpakking:De hoofdmodules worden in rekfilm en schokabsorberend schuim ingepakt en vervolgens inop maatalle kratten zijn waterdicht en ontlastingsvrij (conform ISPM-15).

• Accessoires:Kleine onderdelen (spraypistolen, pompen, elektrische panelen) worden verpakt in afgesloten plastic zakken en met schuim beklede dozen.

• Vervoer:

  • Port van inlading:Shenzhen / Guangzhou / Shanghai, China (op verzoek van de klant).

  • Levertyd:Standaardlijnen: 20-30 werkdagen;Op maatlijnen: 30-45 werkdagen na orderbevestiging en technische goedkeuring.

  • Verzendmethode:Verkrijgbaar per zee (FCL/LCL), luchtvracht of expresskoerier voor reserveonderdelen.

  • Verzendingsvoorwaarden:FOB, CIF, CNF, DDPaanpasbaargebaseerd op uw locatie en voorkeur.

• Documentatie:Verstrekking van de handelsfactuur, verpakkingslijst, konossement, gebruiksaanwijzing en CE-certificaat (indien van toepassing).

Veelgestelde vragen

V1: Op welke soorten coatings kan deze automatische lijn worden toegepast?
A: De lijn is compatibel met de meeste houtcoatings, waaronder op water gebaseerde, op oplosmiddel gebaseerde, UV-herstellende, PU, NC en zuurherstellende verven.aangepastgebaseerd op uw specifieke coating chemie.

V2: Kan de lijn zowel platte panelen als geprofileerde randen sproeien?
A: Voor platte panelen bieden de wisselgeweren een uitstekende dekking.aanpasbaarVermeld uw eisen voor de randcoating tijdens het overleg.

V3: Hoeveel verf kan ik besparen in vergelijking met handmatig sproeien?
A: Onze geautomatiseerde systemen bereiken doorgaans een efficiëntie van 70-80%, wat betekent dat er 20-30% minder verfverspilling ontstaat in vergelijking met handmatig sproeien.De gesloten sproeikamer en het oversproeisysteem verminderen verder het materiaalverlies.

V4: Hoe lang duurt het om kleuren te veranderen?
A: Met het optionele automatische spoelsysteem kan een kleurverandering in 5-10 minuten worden voltooid.

V5: Wat is de typische droogtijd voor waterbasiscoatings?
A: De droogtijd is afhankelijk van de dikte van de coating, de temperatuur en de luchtstroom.aanpassende ovenlengte en de temperatuurzones die overeenkomen met de gewenste productiesnelheid.

V6: Kan ik deze lijn integreren met mijn bestaande UV-hardmachine of transportband?
A: Ja. Onze lijnen zijn ontworpen voor modulaire integratie.aanpassende in-/uitvoersecties dienovereenkomstig.

V7: Welk onderhoud is vereist voor de spuitgeweren?
A: dagelijkse reiniging van sproeiers en luchtkappen wordt aanbevolen. We bieden een gedetailleerd onderhoudsschema en bevatten basisreinigingsmiddelen.

Q8: Biedt u opleiding en installatie aan voor buitenlandse klanten?
A: Ja. Wij bieden installatie en inbedrijfstelling ter plaatse door onze ingenieurs (reiskosten gedekt door de klant)..Operatorenopleiding kan zowel ter plaatse als via live videosessies worden gegeven.

V9: Wat is de garantieperiode en wat dekt deze?
A: De garantie is 12 maanden vanaf de datum van inbedrijfstelling (of 14 maanden vanaf de verzending, indien dat eerder is).Verbrandingsonderdelen (spraymondjes)Elektrische onderdelen hebben een garantie van 6 maanden.

V10: Kan de lijn later worden opgewaardeerd voor hogere snelheid of extra functies?
A: Absoluut. Het modulaire ontwerp maakt toekomstige upgrades mogelijk, zoals het toevoegen van meer spuitgeweren, het uitbreiden van de droogoven of het integreren van een UV-hardingsmodule.Bespreek uw toekomstige plannen met onze ingenieurs voor eenaanpasbaarUpgrade pad.
