Hoogrendement Z-vouw Drooglijn voor Composietpanelen & Meubelplaten - Gemaximaliseerde Doorvoer & Energiebesparing
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-ZY-1320 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | Houten kist |
| Levertijd: | 30 ~ 45 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | Onderhandeling |
|
Gedetailleerde informatie |
|||
| Materiaal: | Koolstofstaal, Roestvrij staal, Enz. | type: | Industriële machine |
|---|---|---|---|
| Warmtebron: | Verwarming op gas of elektrisch of stoom | Sollicitatie: | Drogen van diverse materialen in industrieën zoals voeding, chemie, farmacie en textiel |
| Laag: | Twee lagen | Voorwaarde: | Nieuw |
| Betaling: | T/T | Verwarmingsgebied: | 9 vierkante meter |
| Markeren: | Z-vouw drooglijn voor composietpanelen,Industriële droogmachine met energiebesparing,Hoogrendement meubelplaat drooglijn |
||
Productomschrijving
Hoogefficiënte Z-vouw drooglijn voor composietpanelen en meubelplaten - maximale doorvoer en energiebesparing

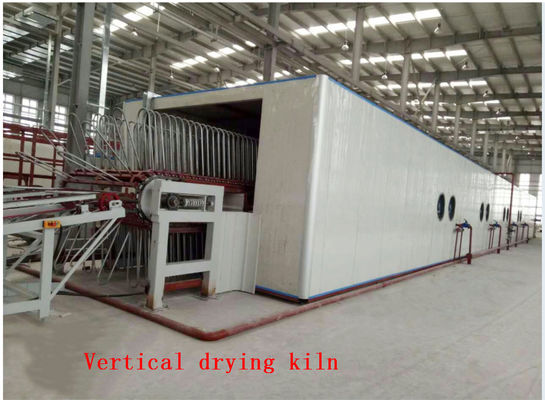

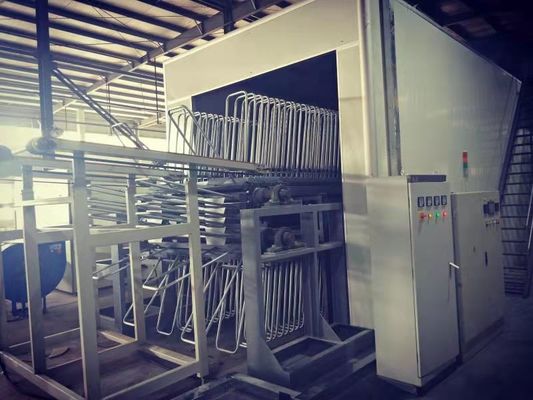

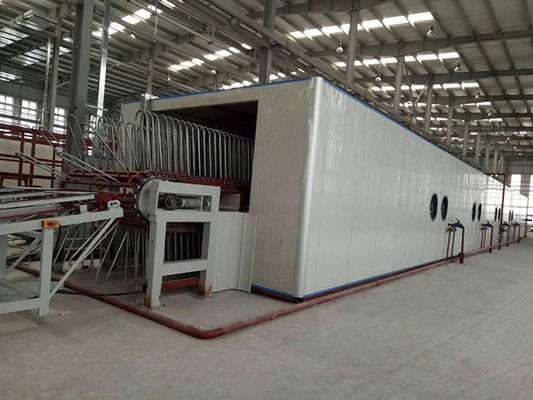

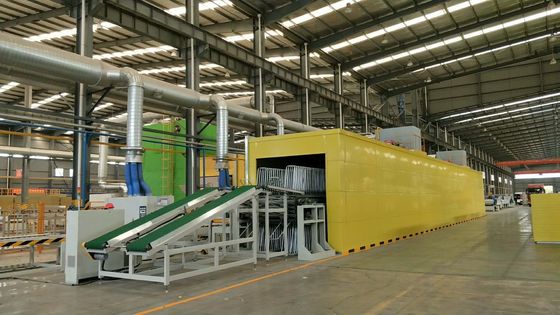

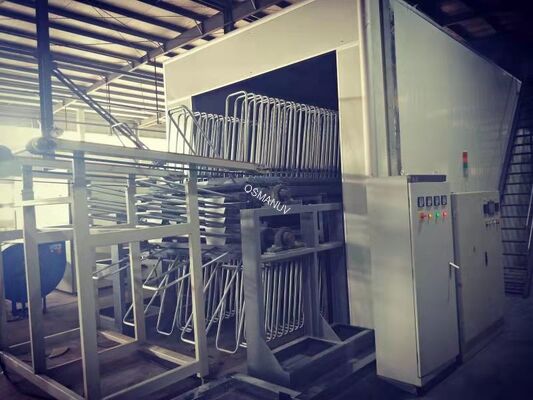

Onze hoogefficiënte Z-Fold-drooglijn is ontworpen voor het continu drogen van grote volumes van gecoate en gelamineerde panelen. Door gebruik te maken van een gepatenteerd z-voudig transportsysteem (accordeonstijl) wordt de verblijftijd van panelen aanzienlijk verlengd binnen een compacte footprint, waardoor een volledige en uniforme uitharding van coatings, verven en lijmen op water- of oplosmiddelbasis wordt gegarandeerd. Dit ontwerp optimaliseert de warmteoverdracht en omvat geavanceerde warmteterugwinning, wat leidt tot superieure energie-efficiëntie en een aanzienlijke verlaging van de bedrijfskosten in vergelijking met traditionele lineaire drogers.
Technische specificaties
| Parameter | Details/bereik |
|---|---|
| Modelserie | ZF-DL-HP-serie (aanpasbaar) |
| Max. Paneelgrootte (BxL) | 1300 mm x 2800 mm (aanpasbaar) |

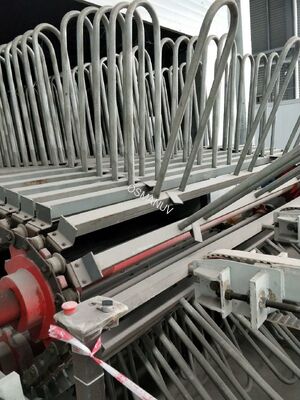

| Transportsysteem | Z-gevouwen (multi-tier) kettingtransporteur |
| Verwarmingsmethode | Indirect gas/diesel, elektrisch of stoom (aanpasbaar) |
| Droogtemperatuurbereik | Omgeving - 120°C (in zones instelbaar) |
| Warmtebron Vermogen | 600.000 - 1.200.000 kcal/u (aanpasbaar) |
| Controlesysteem | Gecentraliseerde PLC met touchscreen HMI |
| Lijnsnelheid | 0,5 - 5,0 m/min (variabel) |
| Isolatie | Minerale wol met hoge dichtheid voor optimaal thermisch rendement |
Samenstelling van de productielijn
Paneelladen/automatische invoer → Voordroogsectie (luchtmes/IR) → Hoofd-Z-gevouwen droogtunnel → Koelsectie → Los-/stapelstation
Toepassingen
Ideaal voor het drogen van geverfde meubelplaten (MDF, spaanplaat), gelamineerde composietpanelen, gecoate decoratieve wandpanelen en deurbekleding na afwerkingsprocessen.
Aanpassingsopties
Deze lijn is zeer aanpasbaar. Belangrijke opties zijn onder meer het aantal drooglagen (om de totale verblijftijd aan te passen), specifieke verwarmingsbronnen die passen bij de voorzieningen van uw faciliteit, aangepaste interne luchtstroomontwerpen voor specifieke coatings en integratie met stroomopwaartse coatingmachines.
Belangrijkste kenmerken
- Ruimtebesparend ontwerp: Z-vormige transportband maximaliseert de drooglengte binnen een minimaal vloeroppervlak
- Uniform en consistent drogen: temperatuurregeling in meerdere zones zorgt voor een gelijkmatige warmteverdeling over alle panelen
- Hoge energie-efficiëntie: gerecirculeerde warme lucht en uitstekende isolatie verminderen het energieverbruik tot 35%
- Robuuste constructie: zware kettingtransporteur verwerkt zware panelen met stabiliteit
- Eenvoudig onderhoud: Ruime toegangsdeuren en modulair kamerontwerp vereenvoudigen reiniging en service
Ondersteuning en diensten
- Turnkey projectmanagement van lay-outontwerp tot inbedrijfstelling
- Installatietoezicht op locatie en uitgebreide training voor operators
- Jaarlijkse preventieve onderhoudscontracten en 24/7 technische ondersteuning op afstand
- Gegarandeerde levering van originele reserveonderdelen
Verpakking en verzending
Grote onderdelen (kamers, transportbanden) worden voorgemonteerd en verzonden in robuuste, zeewaardige kratten. Elektrische panelen en gevoelige instrumenten worden afzonderlijk verpakt in waterdichte dozen. Alle zendingen bevatten gedetailleerde paklijsten, montagetekeningen en installatiehandleidingen.
Veelgestelde vragen
Hoe bespaart het Z-Fold-ontwerp energie vergeleken met een rechte tunneldroger?
De verticale stapeling zorgt voor een uitstekende warmtestratificatie en recirculatie binnen een afgesloten kamer, waardoor warmteverlies naar de omgeving wordt geminimaliseerd. Het compacte ontwerp vermindert ook het oppervlak dat isolatie vereist.
Kan deze lijn panelen verwerken met verschillende vereisten voor de uithardingstemperatuur?
Ja. Dankzij de onafhankelijk geregelde verwarmingszones kunt u een temperatuurprofiel op maat creëren, met hogere temperaturen bij de ingang en lager bij de uitgang, perfect geschikt voor gefaseerde uitharding.
Wat is de typische doorlooptijd voor een aangepaste lijn?
De doorlooptijd varieert afhankelijk van het aanpassingsniveau en de specificaties. Een standaardconfiguratie duurt doorgaans 10-12 weken vanaf orderbevestiging tot verzending.
