Zware portaalrobot voor paneel- en pulpvormverwerking | Automatisering voor laden/lossen met hoge payload
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | OSMANUV |
| Certificering: | ISO9001 |
| Modelnummer: | OSM-GR-1320 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 Instellen |
|---|---|
| Prijs: | Bespreekbaar |
| Verpakking Details: | Houten kist |
| Levertijd: | 30 tot 45 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | onderhandeling |
|
Gedetailleerde informatie |
|||
| Garantie: | 1 jaar fabrieksgarantie | Oorsprong: | China |
|---|---|---|---|
| Kleur: | blauw, wit, groen voor keuze | Transportbandgrootte: | Pas aan |
| Functie: | Vervoer | Werksnelheid: | 1-10m/min |
| Aangepast: | Ja | Gebruik: | Als uw vraag |
| Markeren: | Zware portaalrobot voor automatisering,Robot voor paneelverwerking met hoge payload,Portaalrobot voor het laden van pulpvormen |
||
Productomschrijving

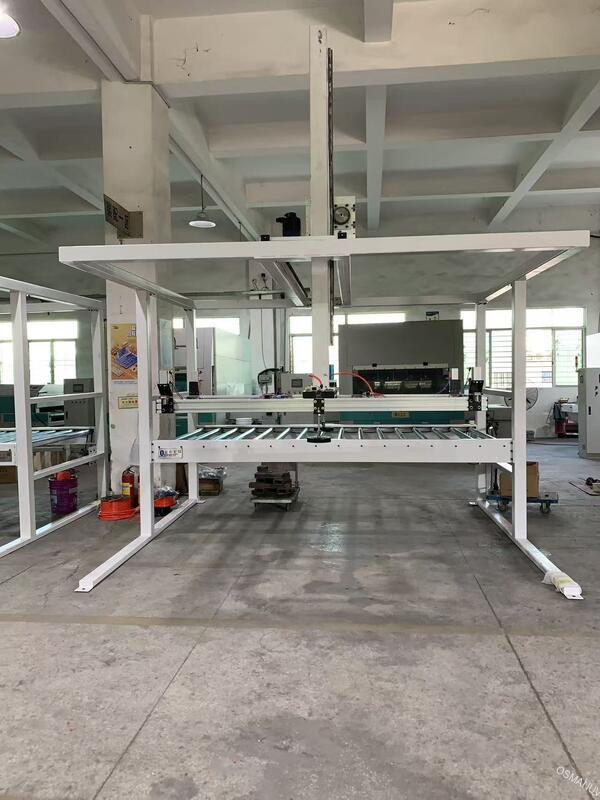

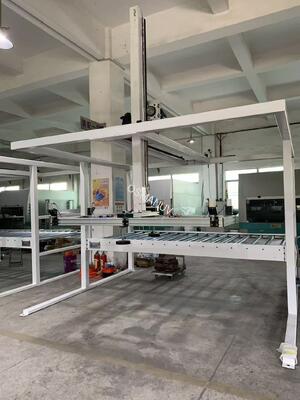

Deze robuuste portaalrobot is ontworpen voor het volledig geautomatiseerd, nauwkeurig en betrouwbaar laden en lossen van plaatmateriaal (zoals panelen, glas en composietmaterialen) en driedimensionale producten (zoals pulpvormproducten). Gebouwd op een stevig modulair frame, biedt het eenzeer aanpasbaarwerkbereik- en eindeffectoropties om naadloos te integreren in productielijnen, ter vervanging van handmatige arbeid en ter verbetering van de efficiëntie, consistentie en veiligheid.
- Stijf modulair portaalframe (X-, Y-, Z-assen)
- Uiterst nauwkeurige servoaandrijfsystemen en lineaire geleidingen
- AanpasbaarEindeffector (mechanische grijper, vacuümzuignapreeks, gespecialiseerde armatuur)
- Programmable Logic Controller (PLC) en bewegingscontrolesysteem
- Veiligheidshekken en lichtgordijnen (optioneel)
- Integratie-interface met upstream/downstream-apparatuur (transportbanden, persen, drogers)
- Operatorbedieningspaneel (HMI)
| Parametercategorie | Details en specificaties |
|---|---|
| Portaalstructuur | Modulair aluminium of stalen profiel, maataanpasbaar |
| Aantal assen | Standaard 3-assig (X, Y, Z), met roterende as (A) optioneel |
| Reisbereik (X, Y, Z) | Volledigaanpasbaar(bijv. X: 2000-6000 mm, Y: 1000-3000 mm, Z: 500-1500 mm) |
| Positioneringsnauwkeurigheid | ±0,1 mm (typisch) |
| Maximale snelheid | Tot 2 m/s (lineair, afhankelijk van belasting en verplaatsing) |
| Maximaal laadvermogen | Aanpasbaarvan 10kg tot 300kg+ |
| Controlesysteem | Industriële PLC met speciale motion controller, gebruiksvriendelijke HMI |
| Programmering | Aanleren van hangende en/of offline pc-programmering |
| Stroomvereisten | 380V / 50Hz / 3-fase (standaard,aanpasbaar) |
| Mededeling | Standaard Ethernet/IP, Profinet, enz., voor lijnintegratie |
- Paneelindustrie:Automatisch aan-/ontladen voor CNC-routers, paneelzagen, verflijnen en stapelen/ontstapelen van multiplex, MDF, spaanplaat, metalen platen
- Pulpvormindustrie:Snelle pick-and-place van gevormde natte/droge pulpproducten (trays, serviesgoed) van vormpersen tot transportbanden of droogrekken, stapelen en palletiseren
De kernwaarde van ons systeem ligt in zijnuitgebreid maatwerk. We stemmen het rijbereik, de stijfheid van de structuur, het laadvermogen, de bewegingssnelheid en, het allerbelangrijkste, deeindeffector gereedschap(vacuümgebied, grijpertype, speciale armaturen) om de grootte, het gewicht, de vorm (vlakke platen of complexe 3D-pulpvormen) en het materiaaloppervlak van uw specifieke product aan te kunnen.
- Hoge stijfheid en precisie:Zorgt voor een stabiele, nauwkeurige positionering voor repetitieve handlingtaken
- Flexibel gereedschap:Met snelwisselbare eindeffectoren kan één systeem meerdere producttypen verwerken
- Hoge betrouwbaarheid:Ontworpen voor 24/7 gebruik in industriële omgevingen met minimaal onderhoud
- Naadloze integratie:Eenvoudige communicatie met upstream- en downstream-machines voor gecoördineerde automatisering
- Verbeterde veiligheid:Verwijdert werknemers uit repetitieve, inspannende of gevaarlijke handmatige handelingen
We bieden volledige projectondersteuning, inclusief lay-outontwerp, installatiesupervisie, uitgebreide programmeer- en bedieningstraining, een jaar garantie, diagnostische ondersteuning op afstand en direct verkrijgbare reserveonderdelen.
De belangrijkste structurele componenten zijn veilig verpakt in houten kisten. Precisiegeleiders en elektrische componenten zijn afzonderlijk verpakt en beschermd tegen vocht en schokken. Verzendvoorwaarden (FOB, CIF, enz.) zijn bespreekbaar op basis van de bestemming.
